4:オイルが漏ります(泣)

エンジンの組み立てにはノウハウがあるような無いような?

本能的に考えていけば判りそうですが、勉強しておきましょう。



「シリンダー後方にオイルが漏ります」という事で入庫しました。

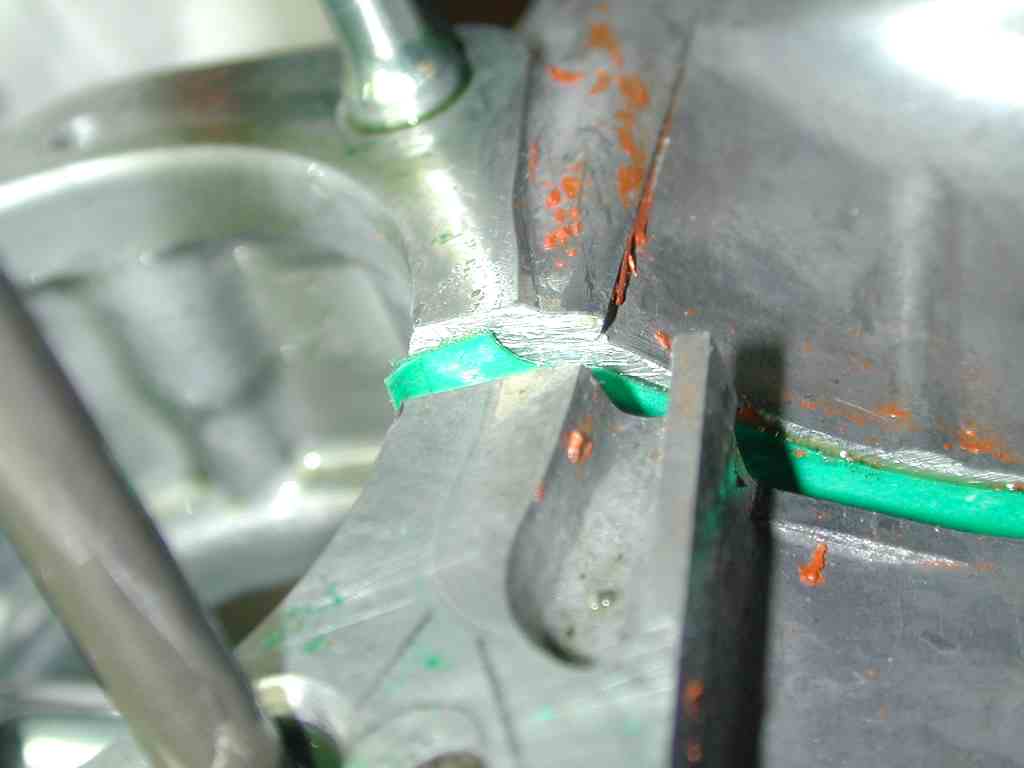

ガスケットがずれて隙間空間からオイルが漏ってきます。

ガスケットを切ってからケース分割の可能性もあります。

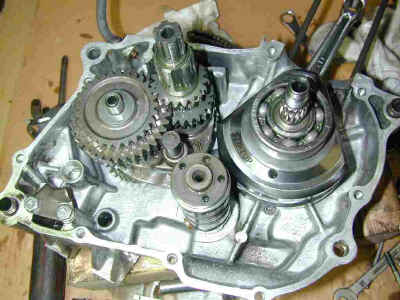

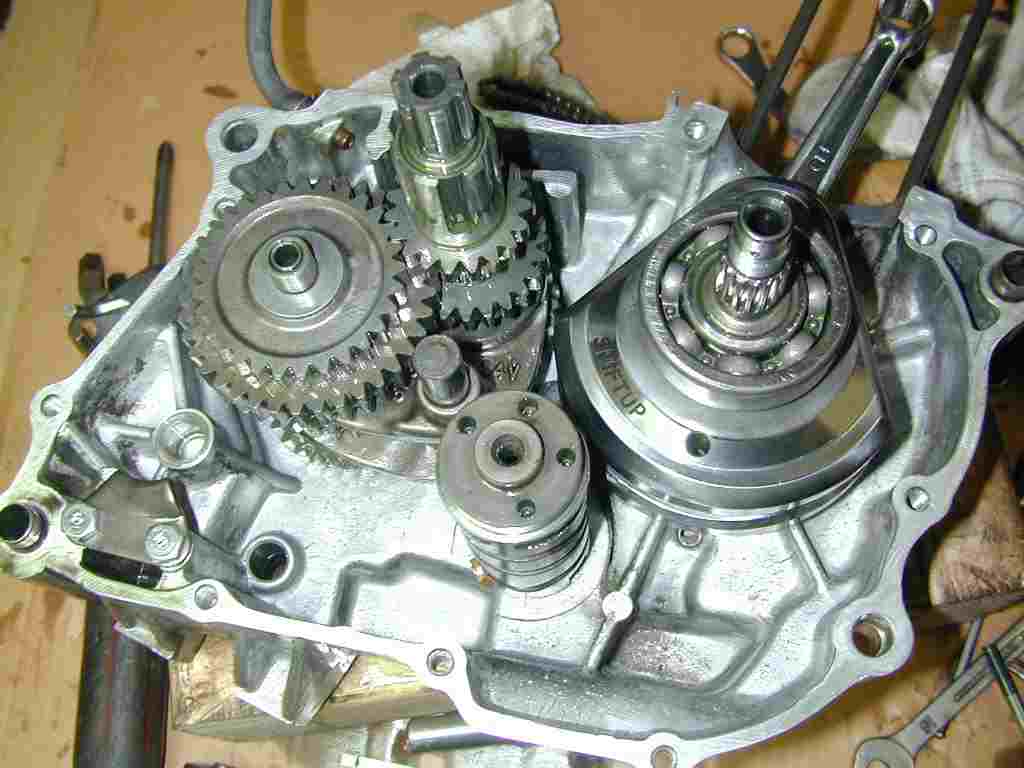

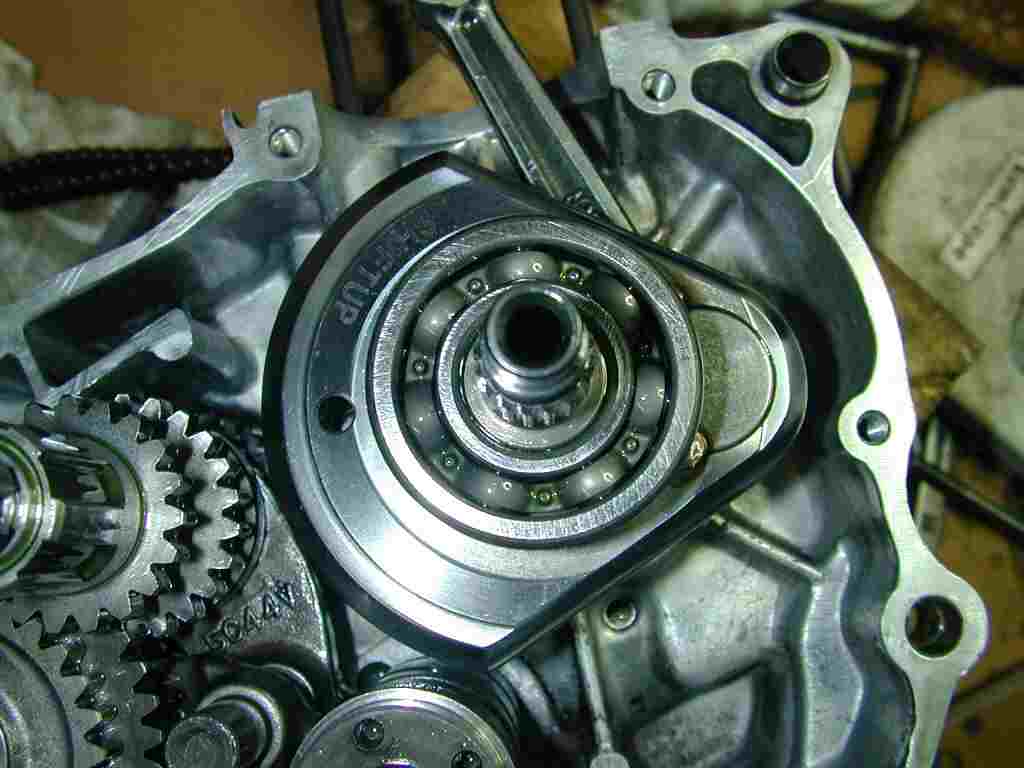

普通に組み立てます。シフトアップのオムスビクランクが入っています。


ぴかぴかで綺麗なクランクです。

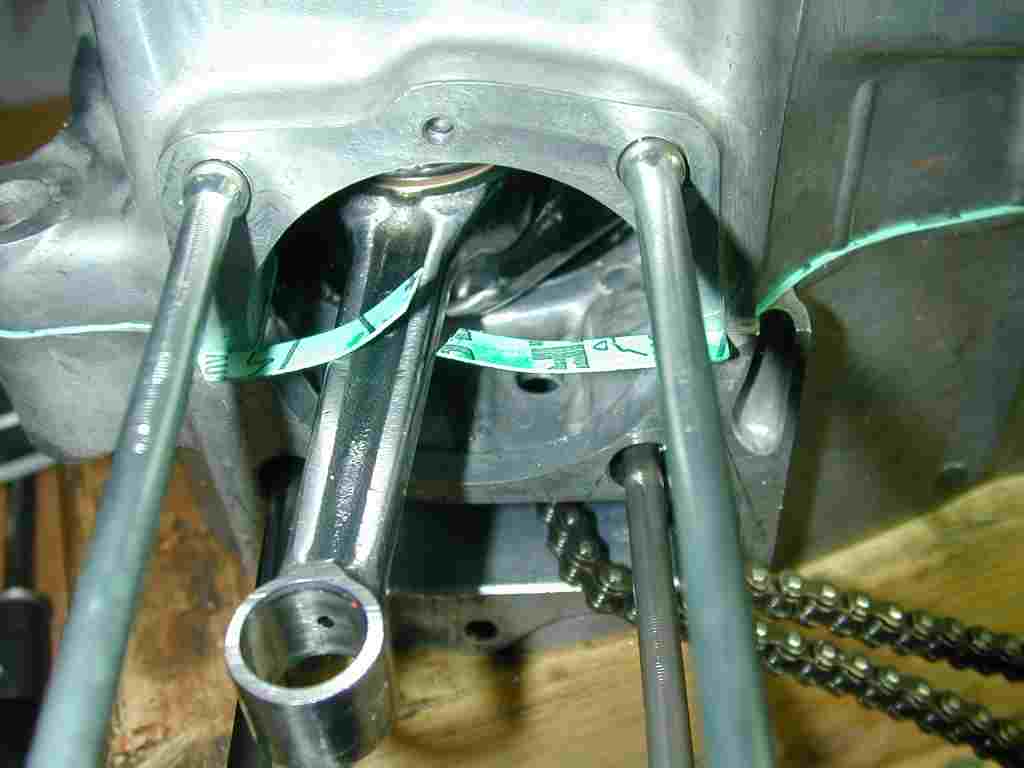

コンロッドに当るため切っておきます。

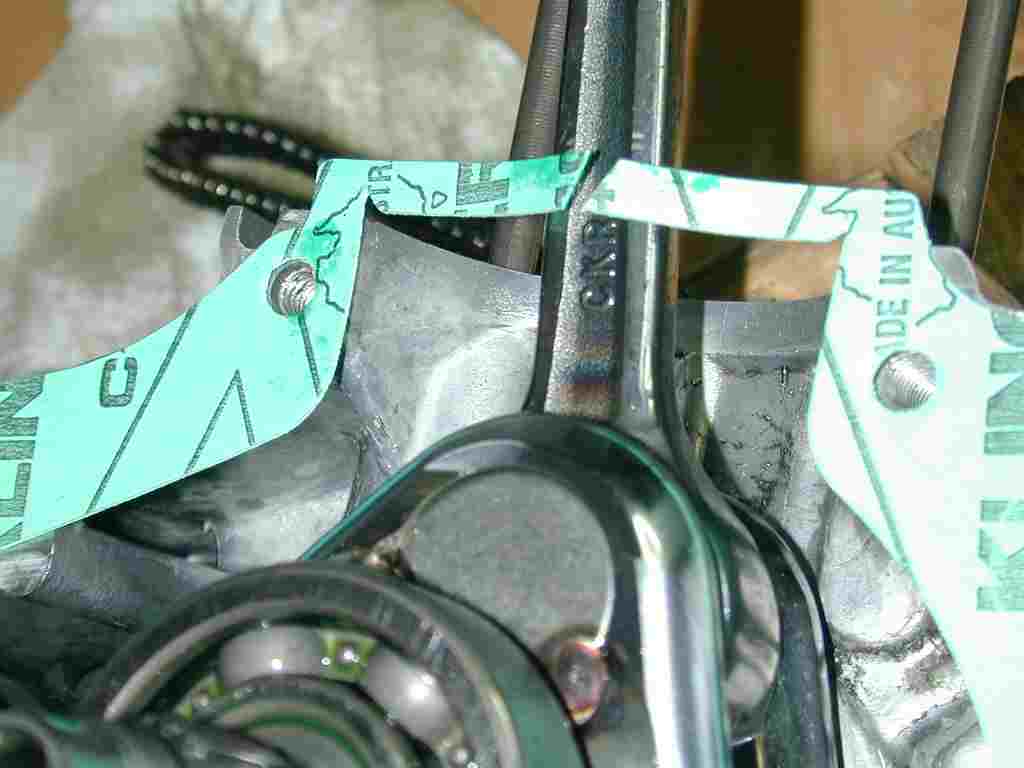

ボルトを入れてガスケットの穴位置を合わせておきましょう。


こんな感じで

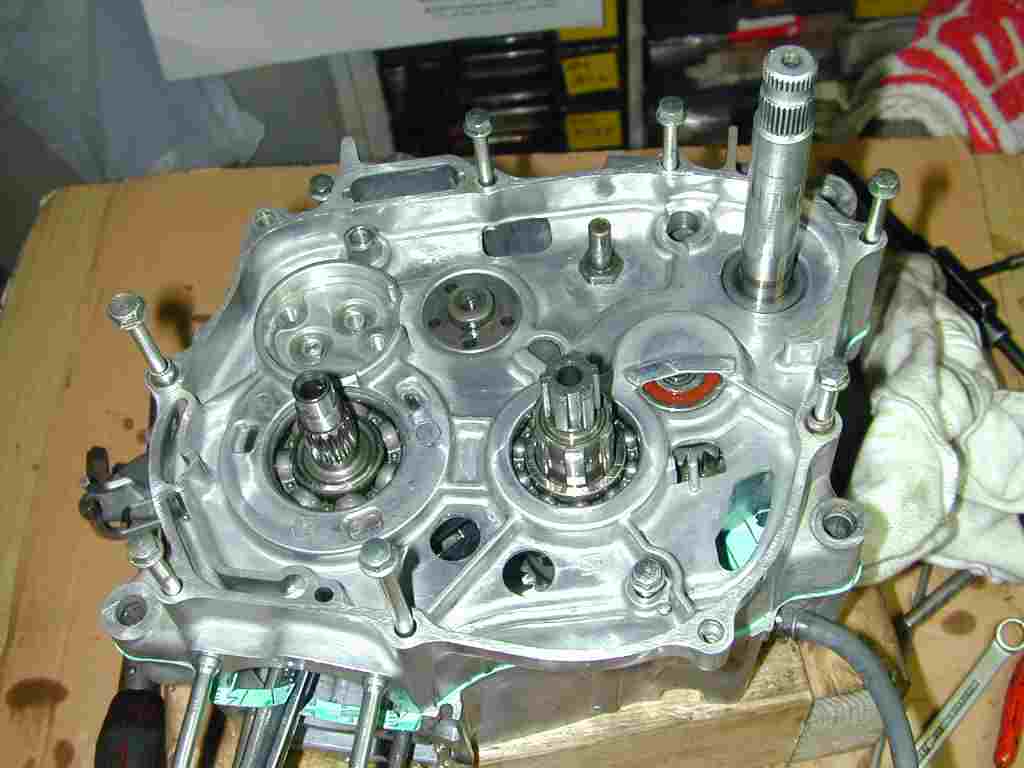

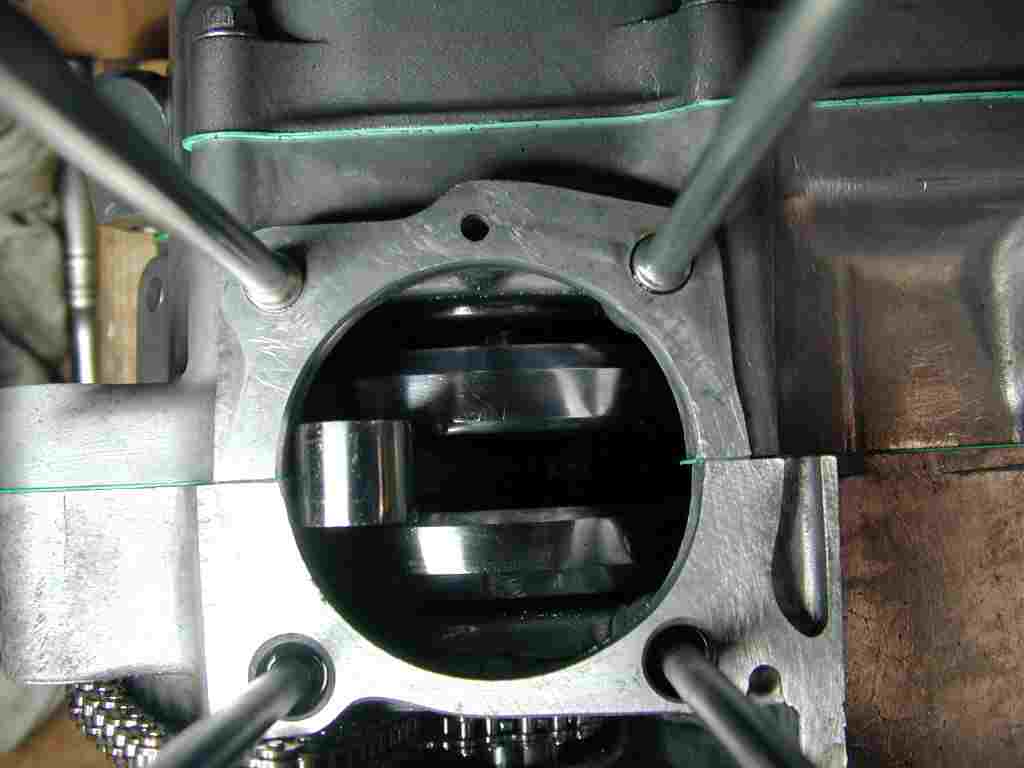

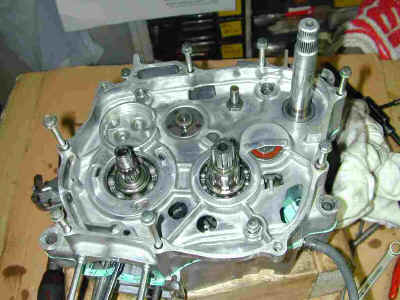

切断したら出来上がりです。




*ケース加工が無い場合は純正のガスケット類が使用できることが多いです。

*このキットの場合、センターとクラッチ側・ローター側は純正使用可能です。
