2：ＸＲ１００モタード（エイプ１００系）組立

ＮＳＲなどの２サイクルエンジンがなくなった今人気のオートバイですね。

改造パーツも多く市販されてモンキーと人気を二分してします。

こちらコーナーではバラバラのエンジンの組み立てと

武川キットパーツの紹介をします。

経験者ならそんなに難しくないですが、その他の方はいきなりやらないでね。

*読み物としてどうぞ！　写真・テキストは随時追加予定です。

クランクはアルミケースに鋳込まれた鉄輪によって

保持され左右には動く構造になっています。

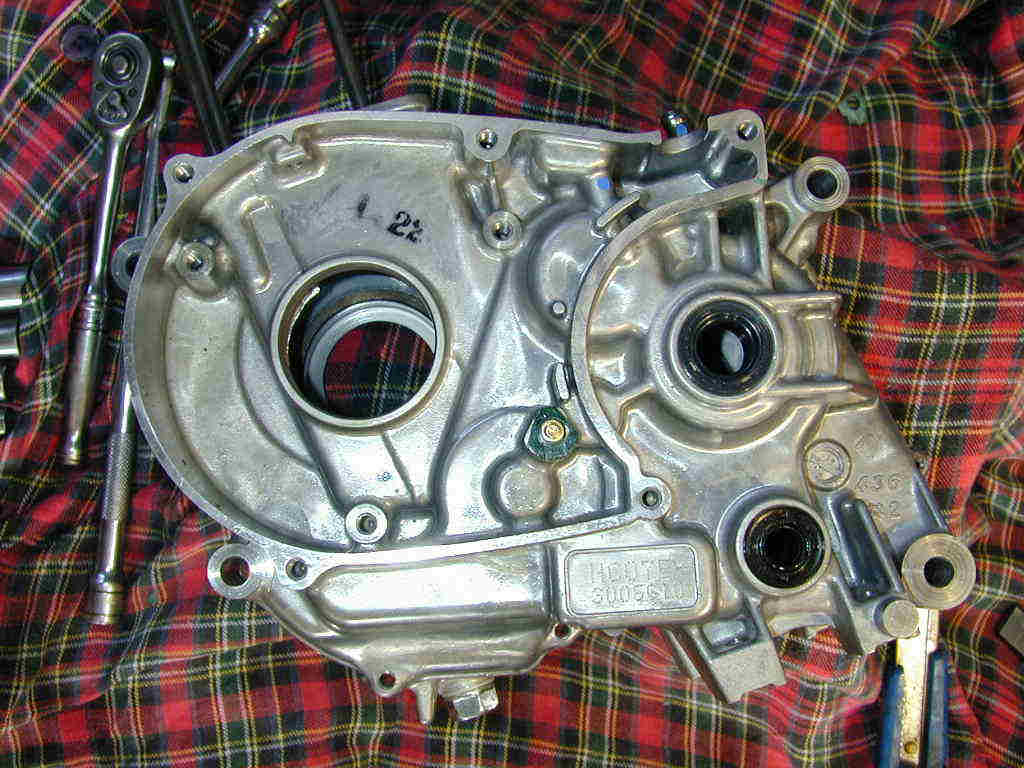

クランクケース左側

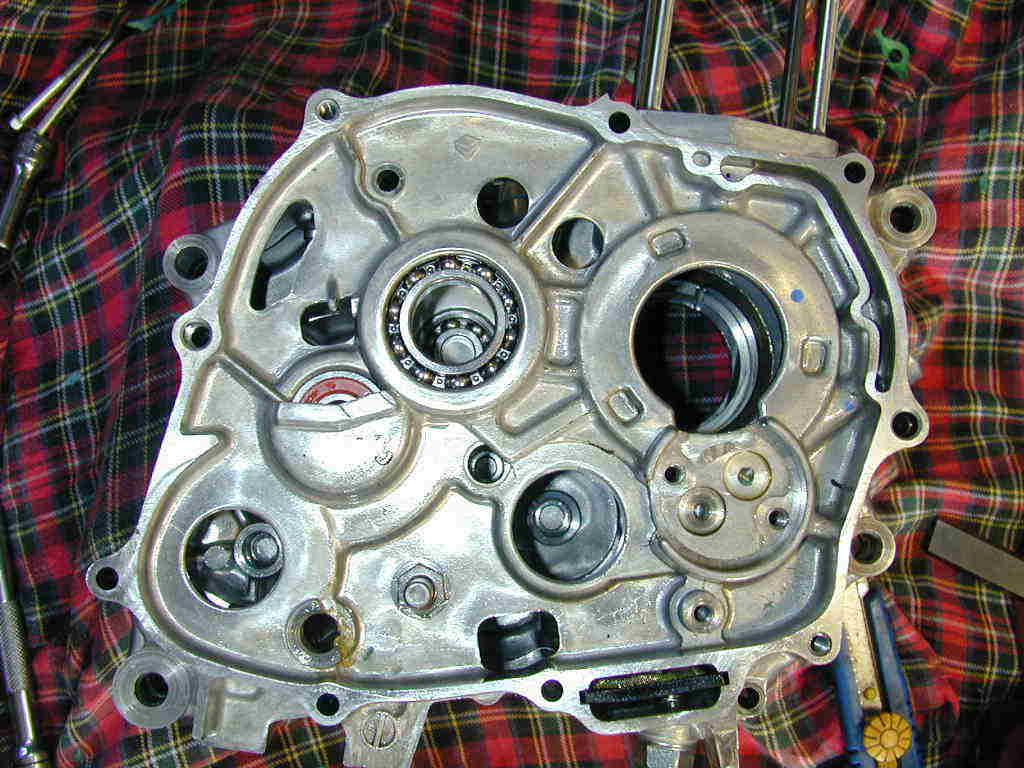

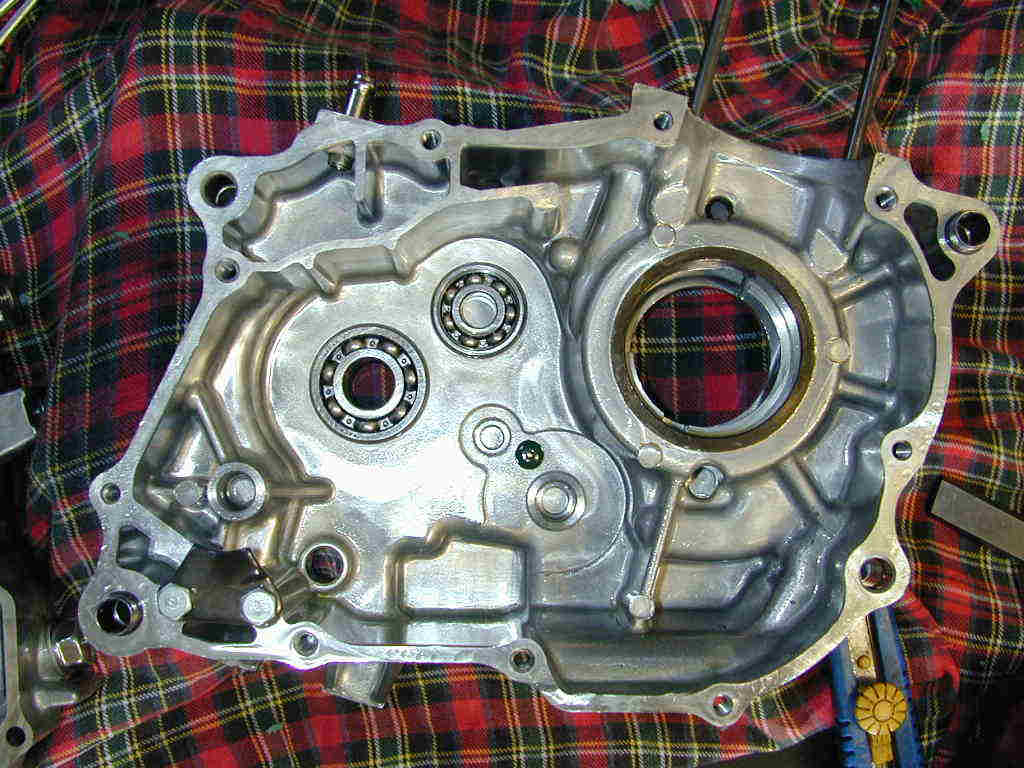

クランクケース右側

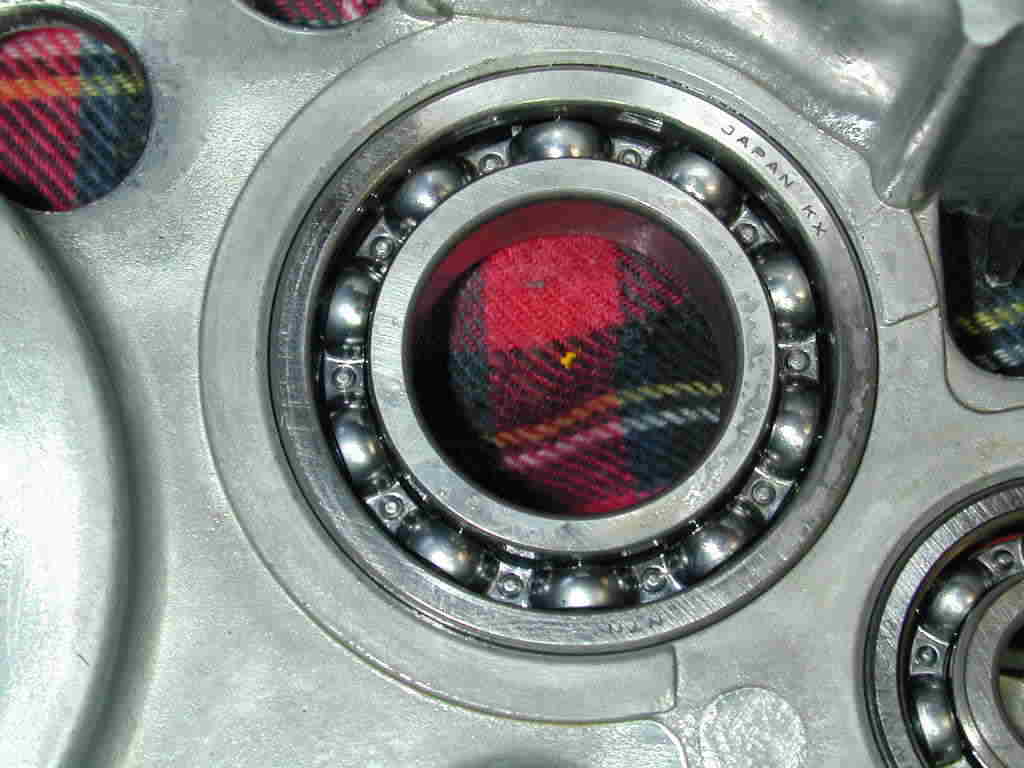

クランクケース左側、内部

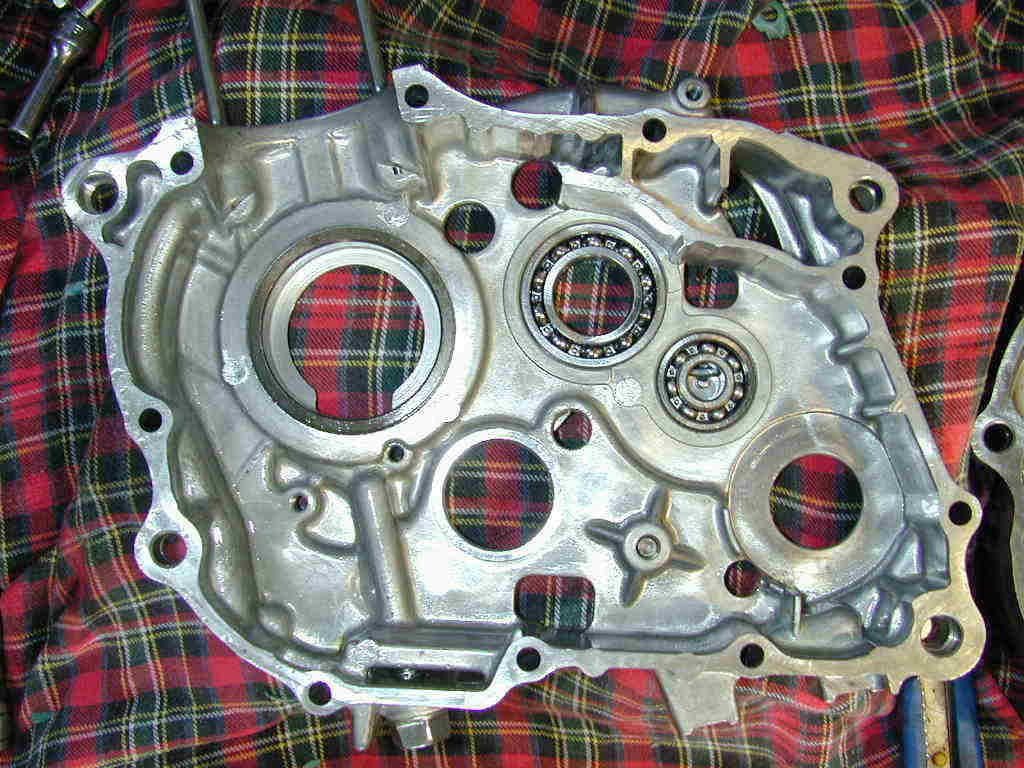

クランクケース右側、内部

ミッションのシャフトは強化クラッチスプリングで

押されて内側に入るのを防ぐためポンチでカシメます。

*効果は？

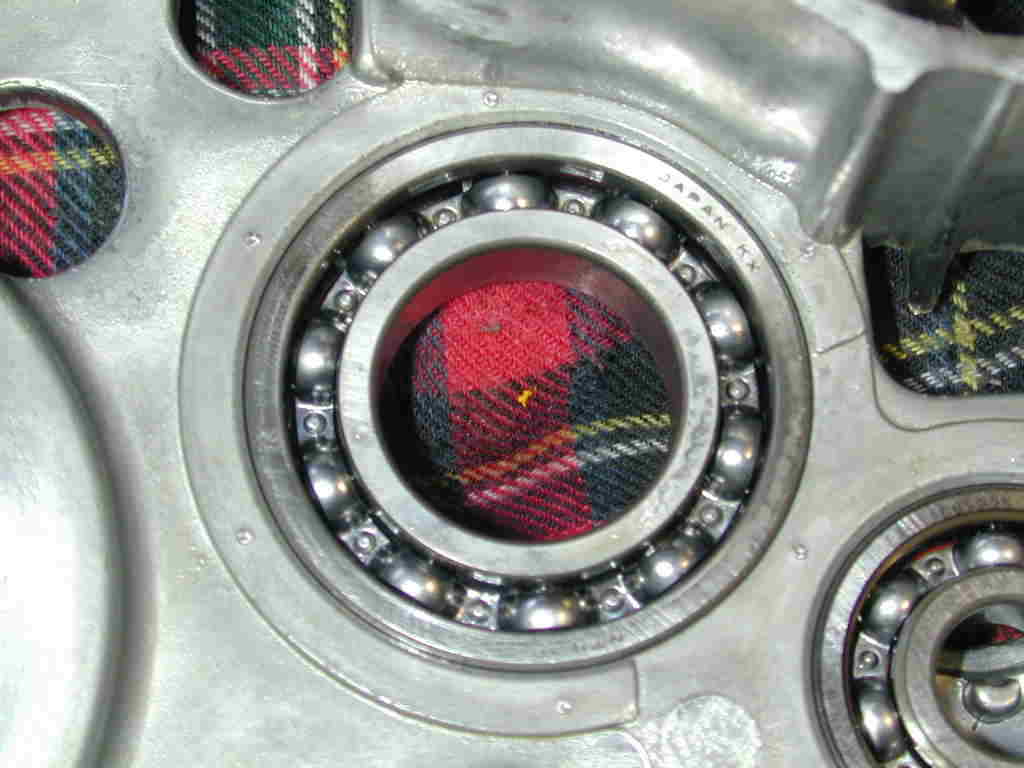

６点カシメの様子

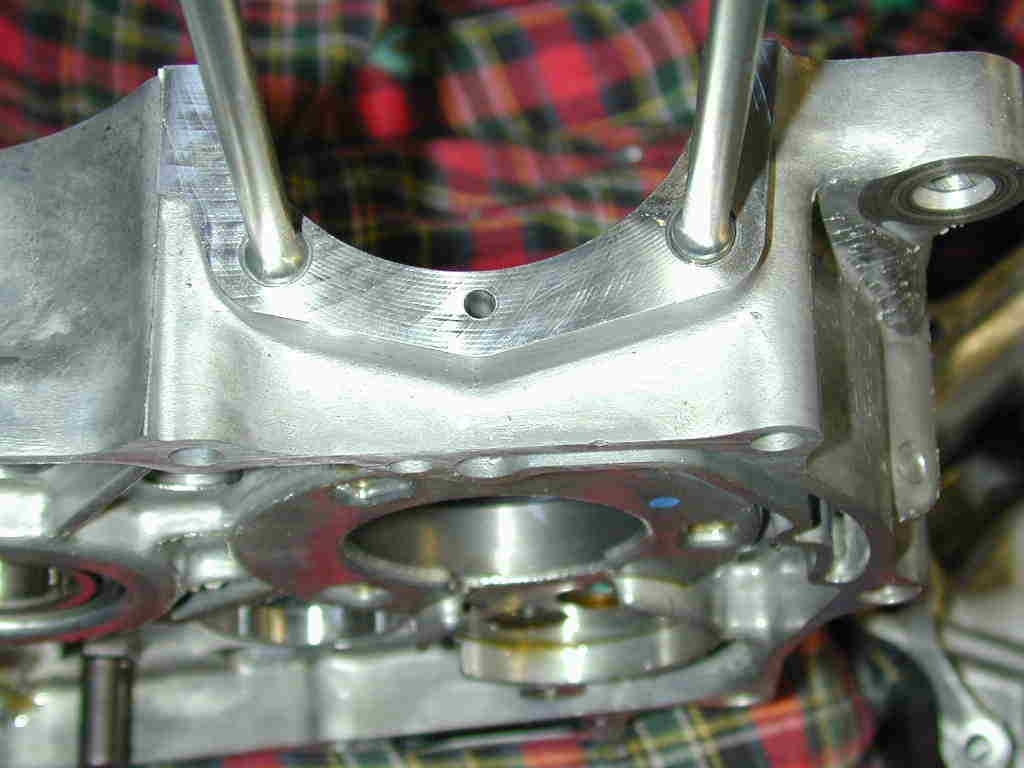

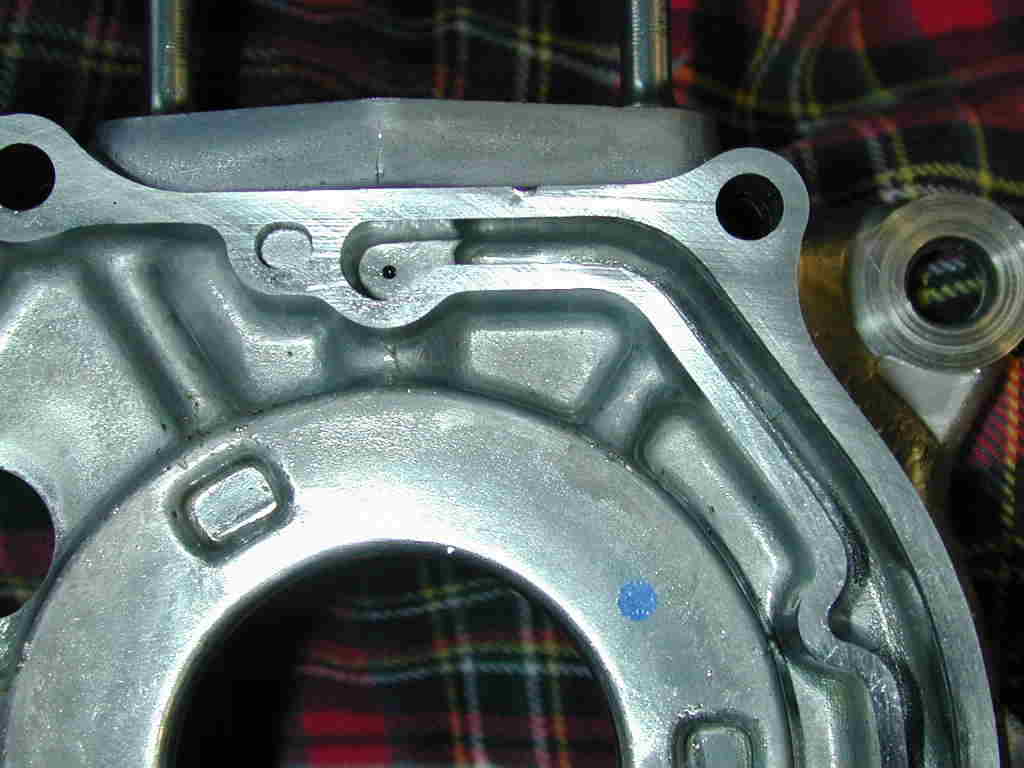

オイルの通路です。

１００純正で1.6ｍｍの穴が明いていますが、

強化オイルポンプに交換するため2.4ｍｍに拡大します。

*貫通注意

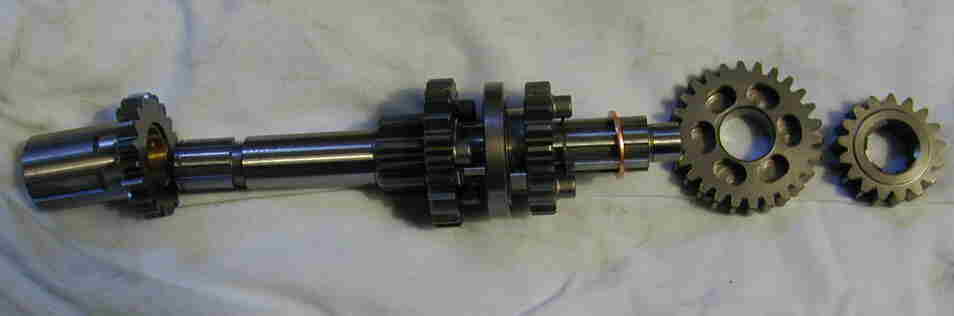

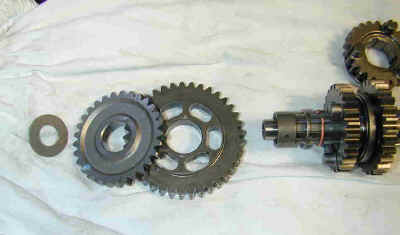

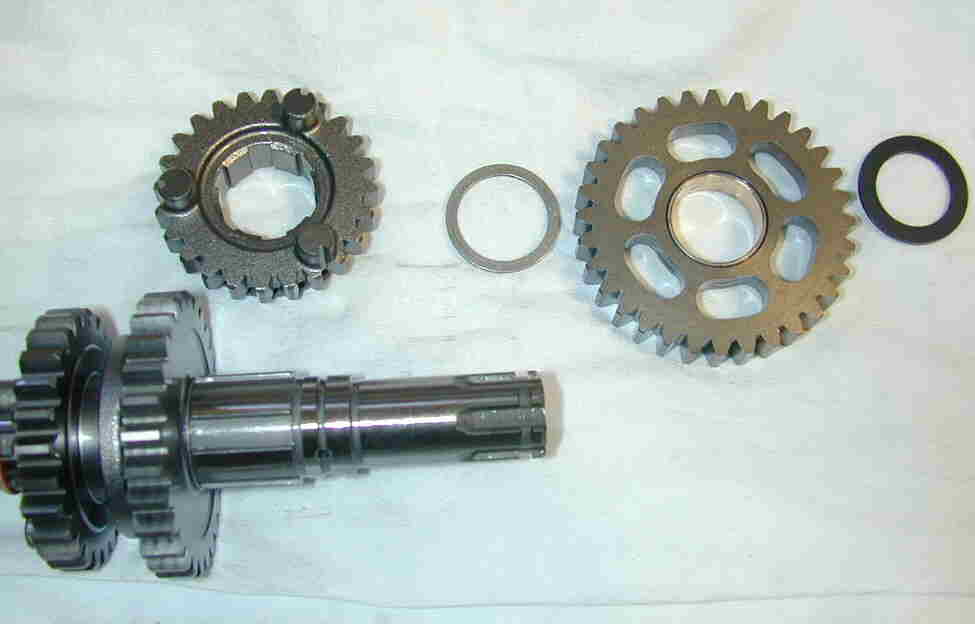

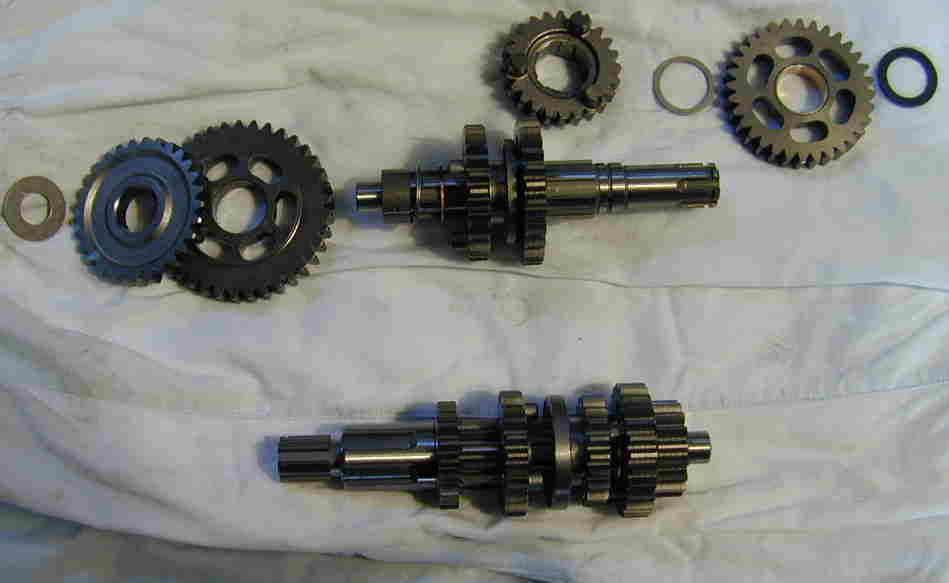

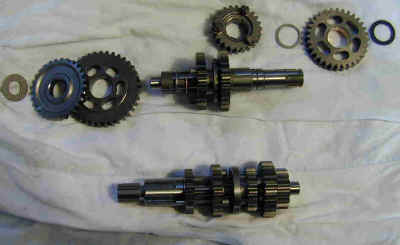

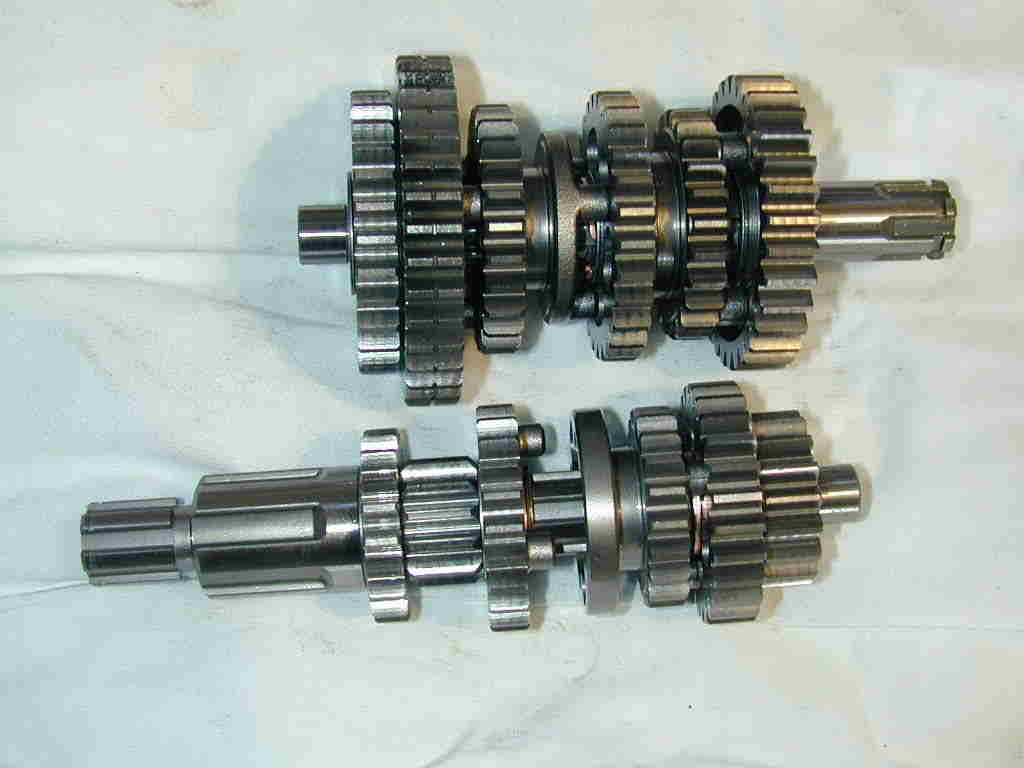

ミッションです。

分解したときの配置の参考にどうぞ

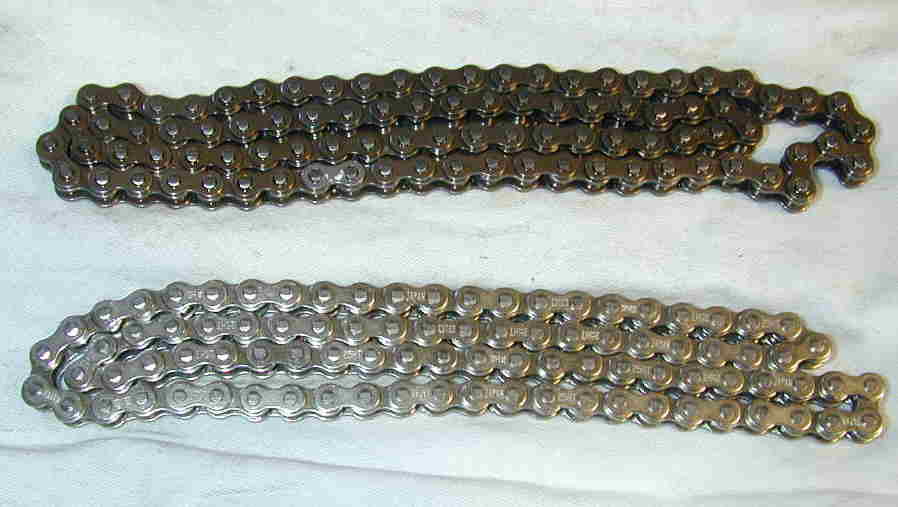

カムチェーン　上がノーマル、下が強化品です。

カムチェーンの切断はエンジンに致命傷を与えます。

劣化による伸びはバルブタイミングの狂いを招きます。

安いので換えておきましょう。

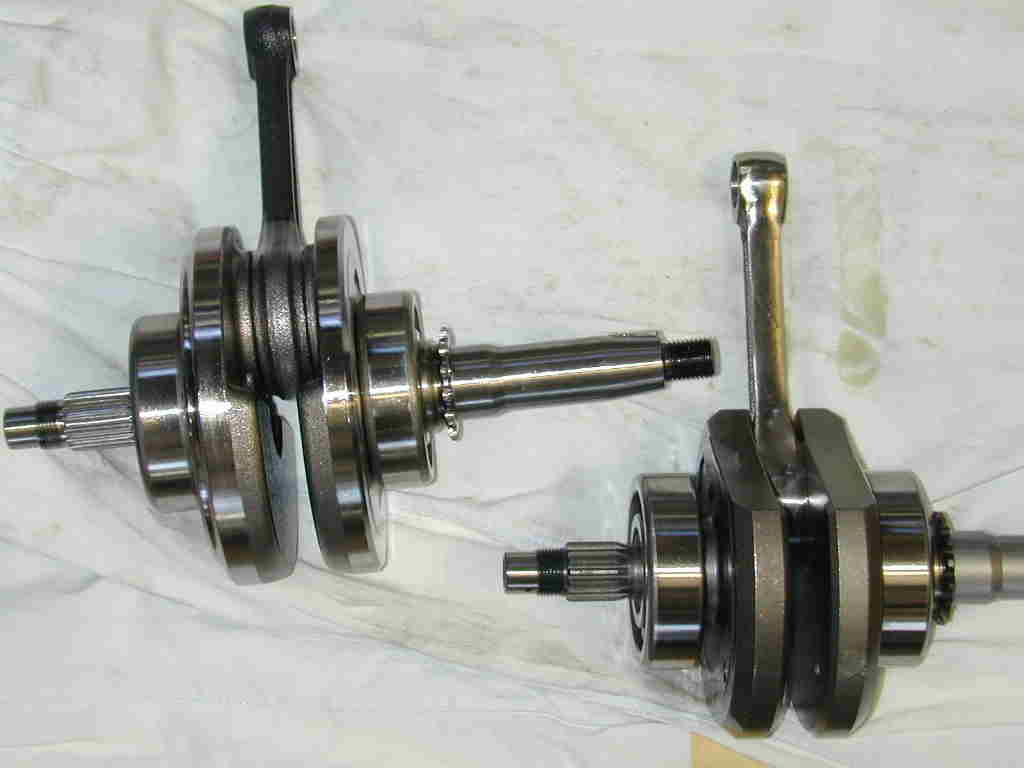

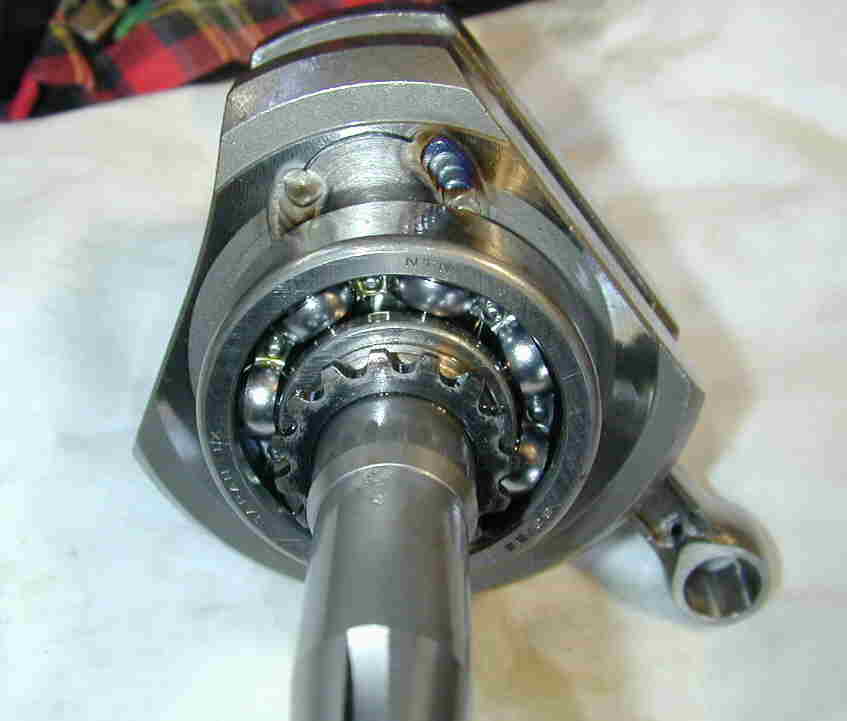

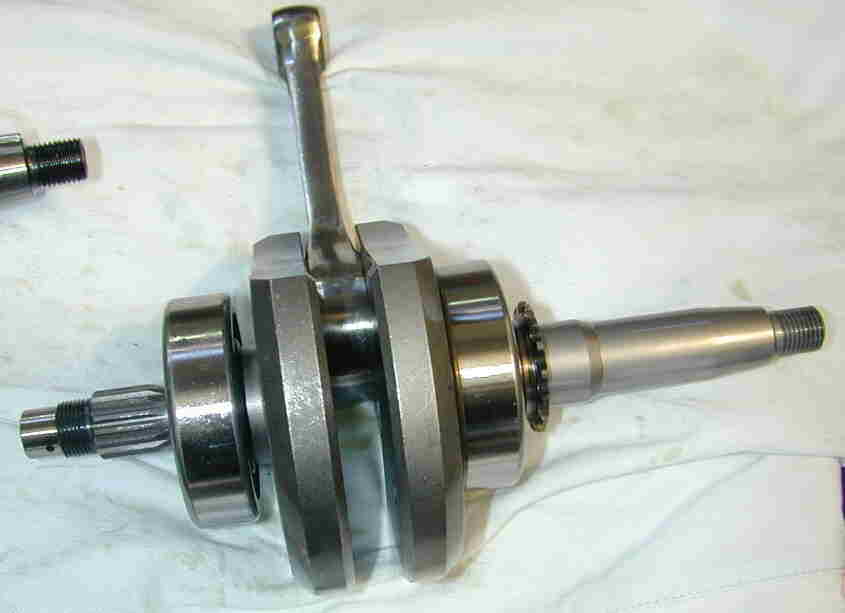

クランクシャフト、左ノーマル、右　武川です。

軽量でレスポンスが良さそうです。

溶接補強してあります。心ぶれもほとんど有りませんでした。

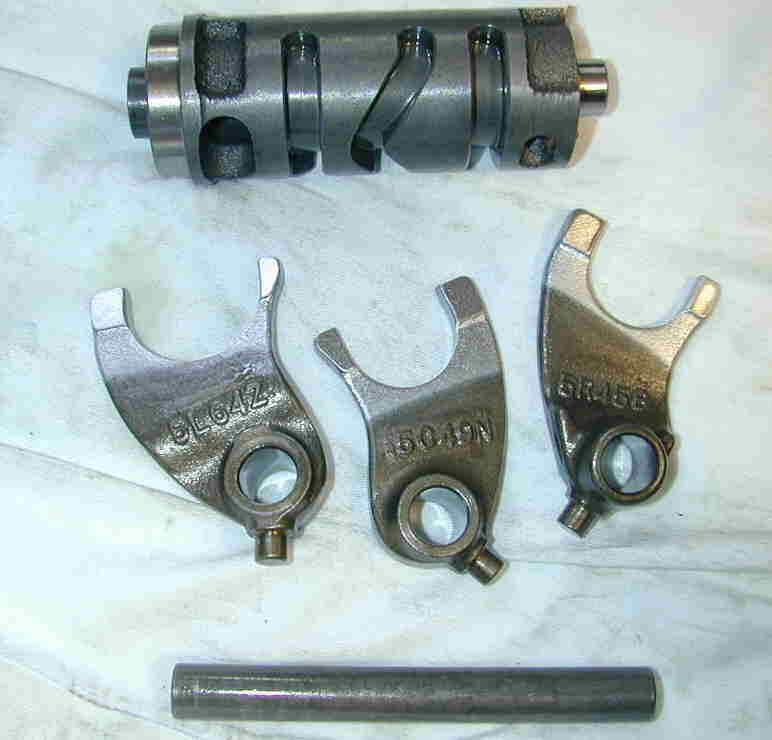

シフトフォーク、ドラムです。

フォークにはＲ・Ｃ・Ｌの刻印があり間違えないように識別できます。

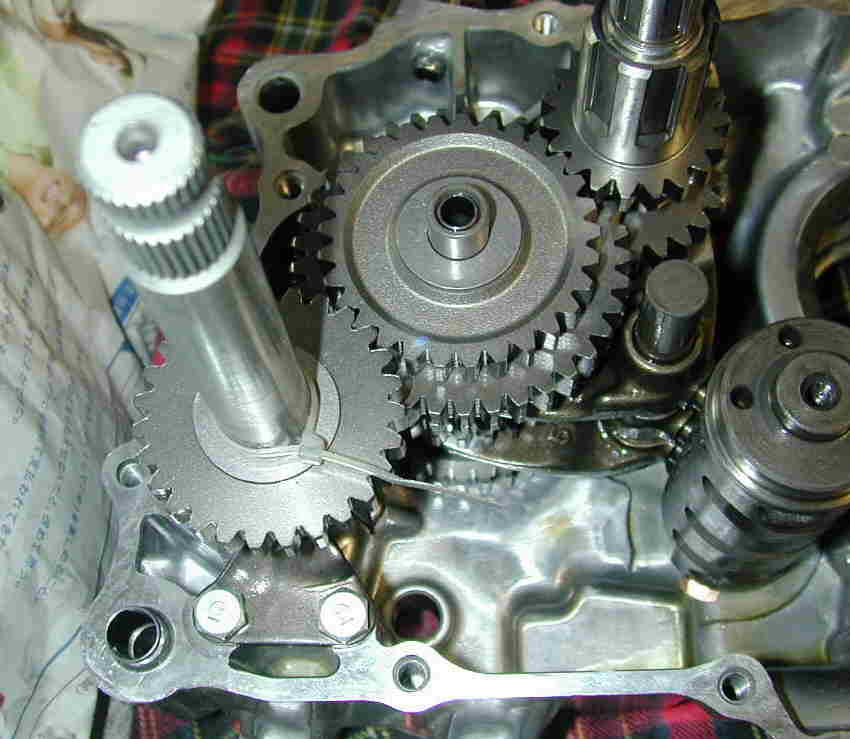

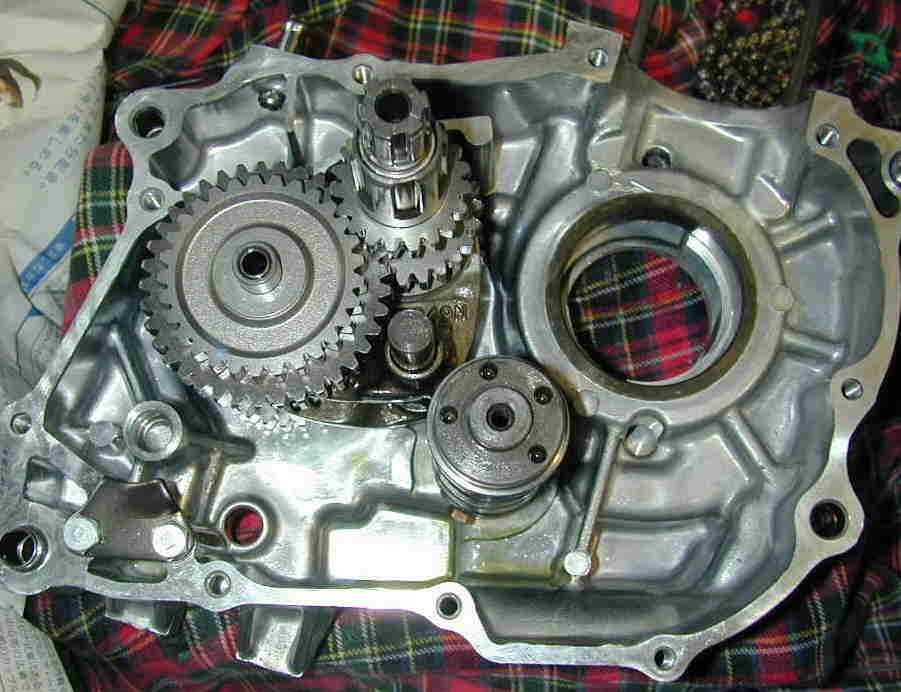

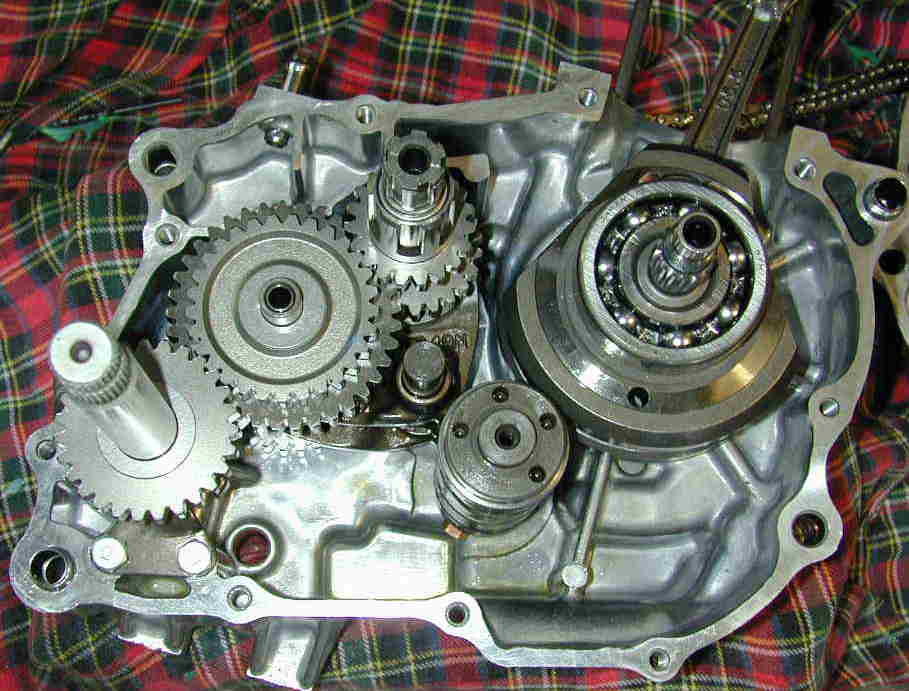

左ケースに、ミッションを組み込みます。

キックシャフトを載せます。*ワッシャーが有ります。

カムチェーンを通してからクランクを載せます。

右ケースを載せて、ボルト２本で固定します。

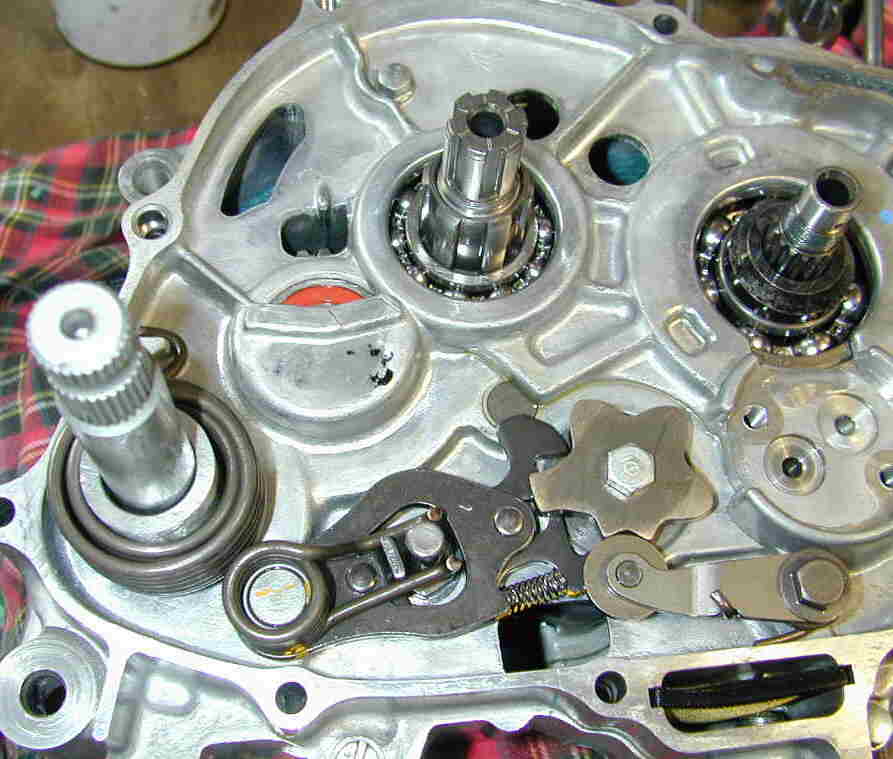

シフター、キックスプリングをつけます。

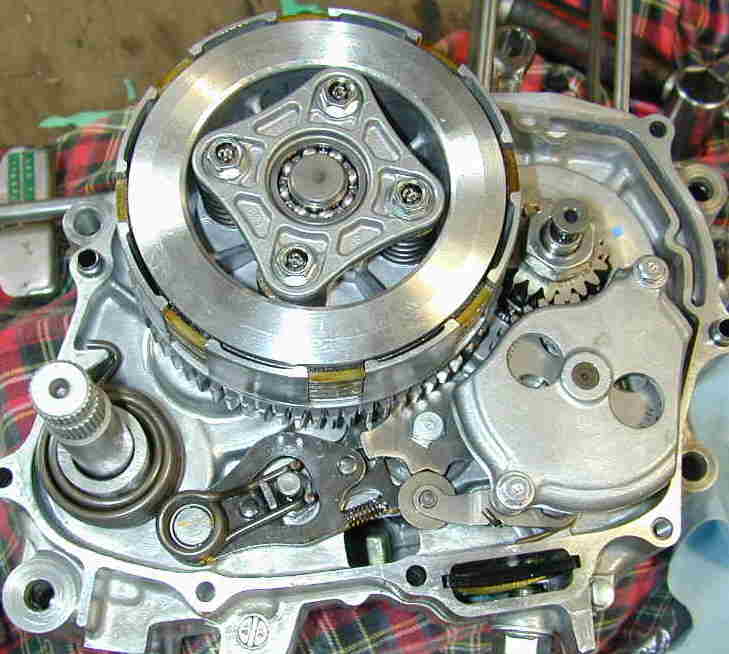

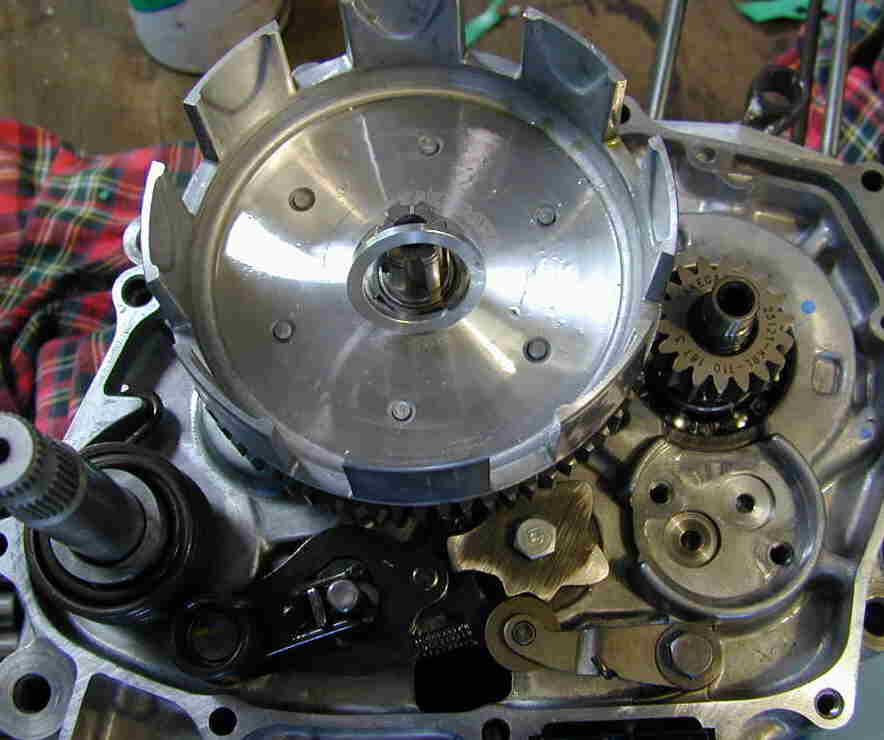

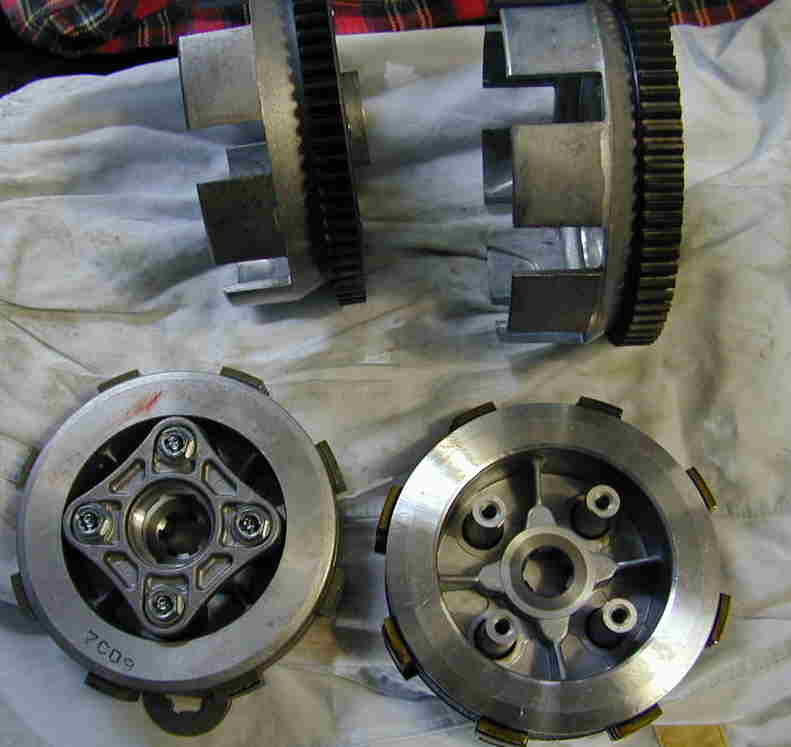

クラッチユニットです。

左ノーマル、右　武川教化、５枚です。

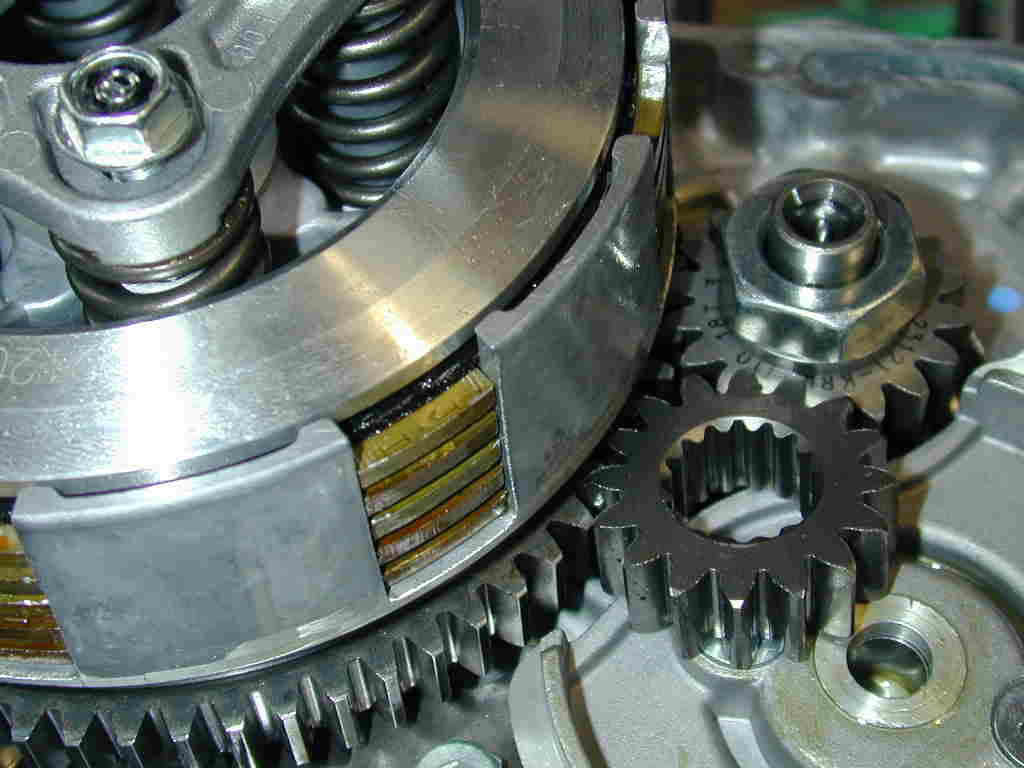

先にプライマリーギアを付けてからクラッチハウジングを

載せます。アルミワッシャーが入ります。

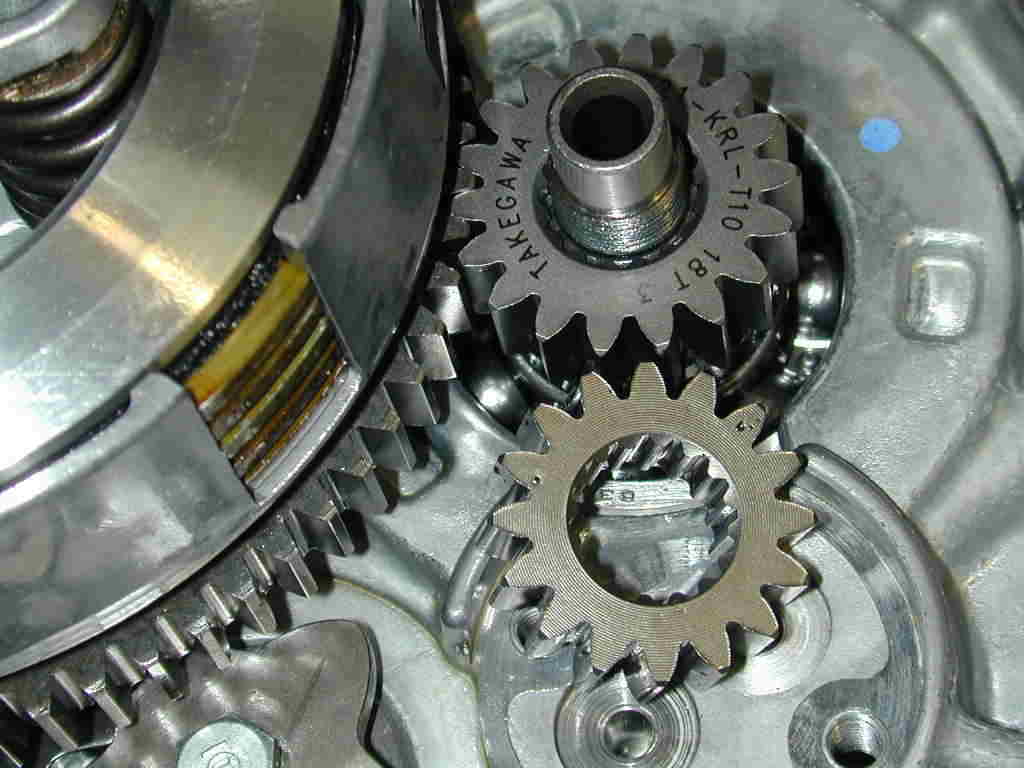

回り止めには、この様にギアを使います。

クランク軸端には細いピンが入ります。

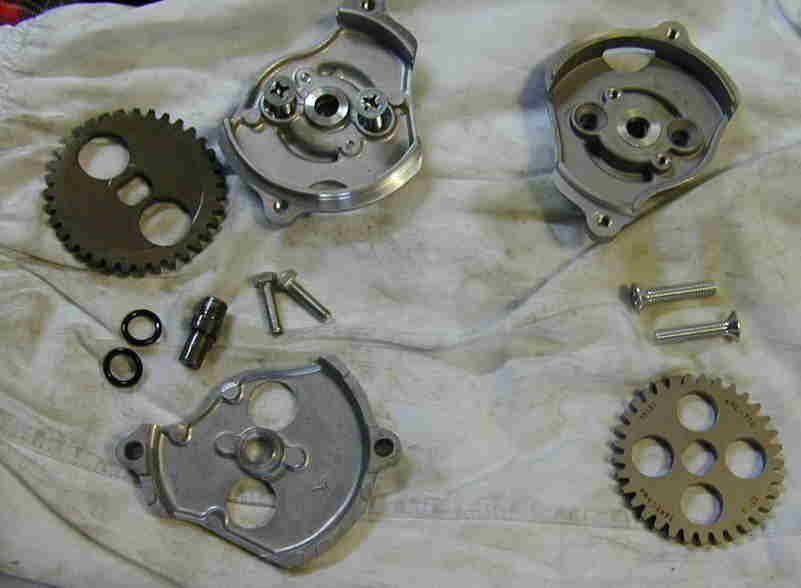

オイルポンプです。

Ｏリングを入れてポンプ組み立て、クランクには

ノズルを差し込みます。

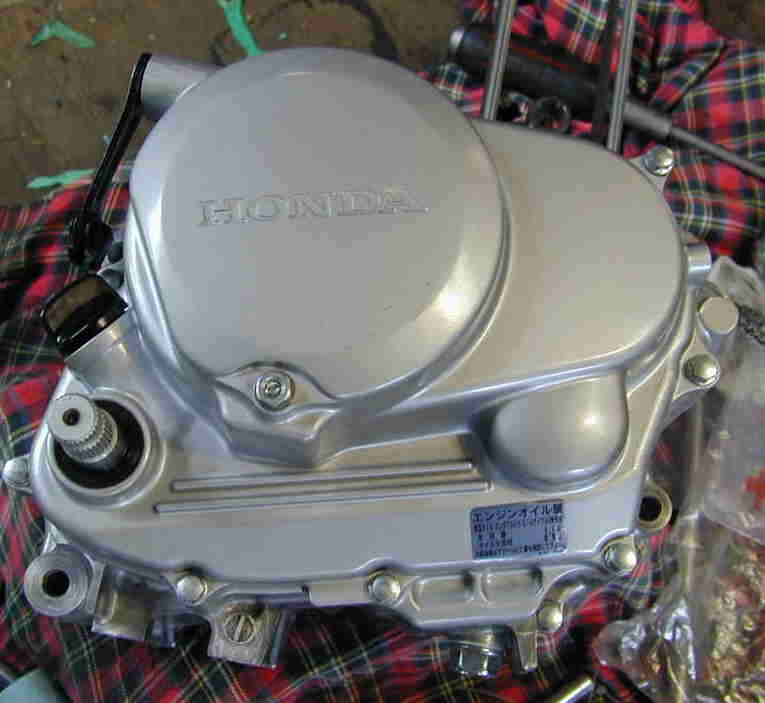

カバーをつけると出来上がり。

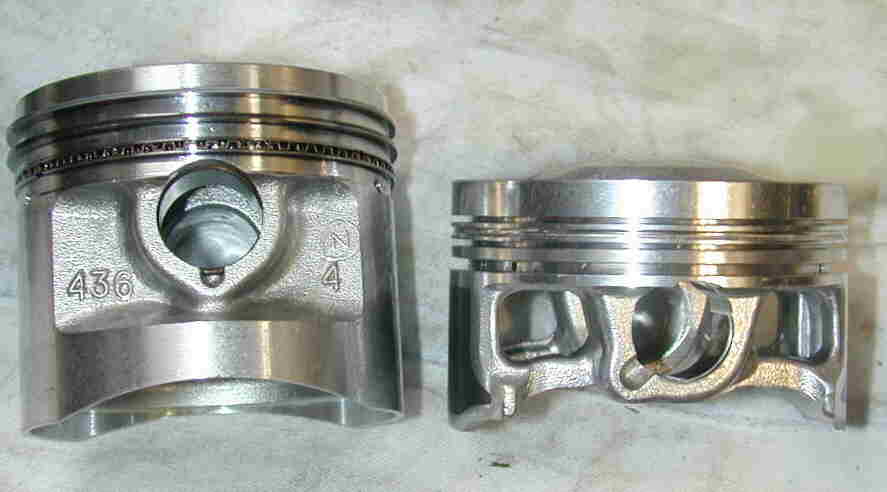

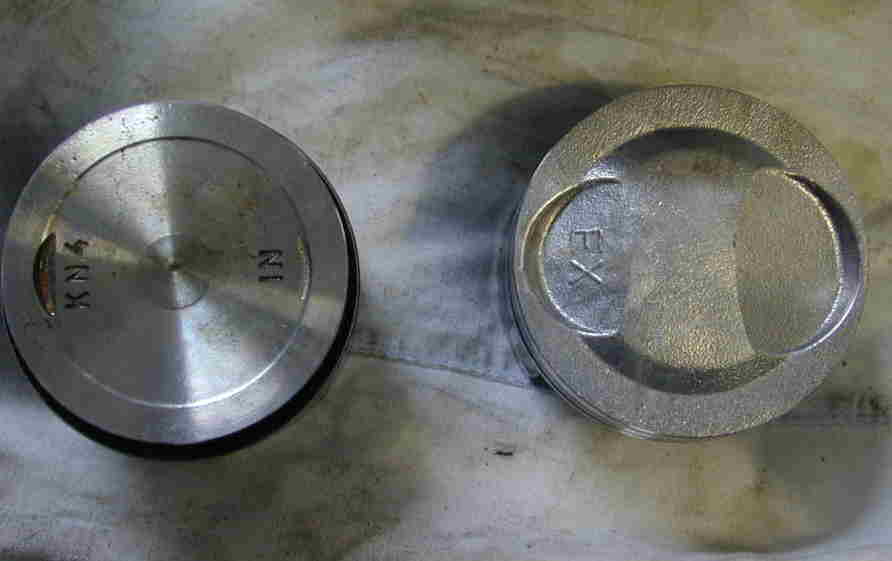

左ノーマル　右　武川

大変レーシーです。オーバーレブするとバラバラになりそうです。

*実際なってます？

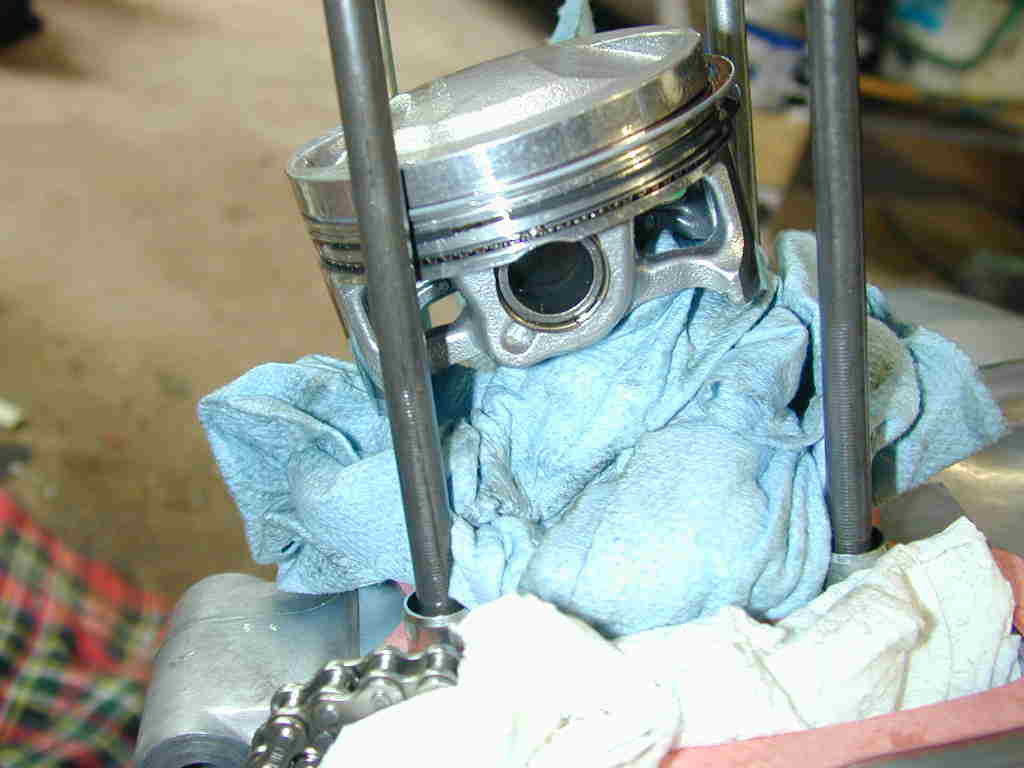

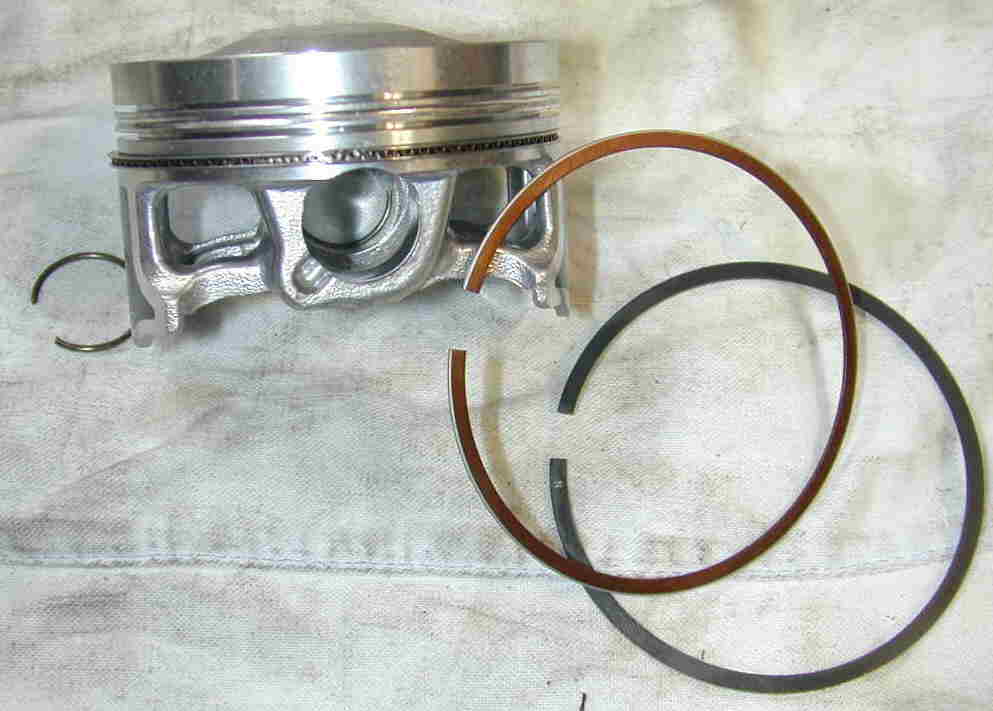

リングは上が金　したが黒です。

リング合口は１２０度程度に分散して組み付けます。

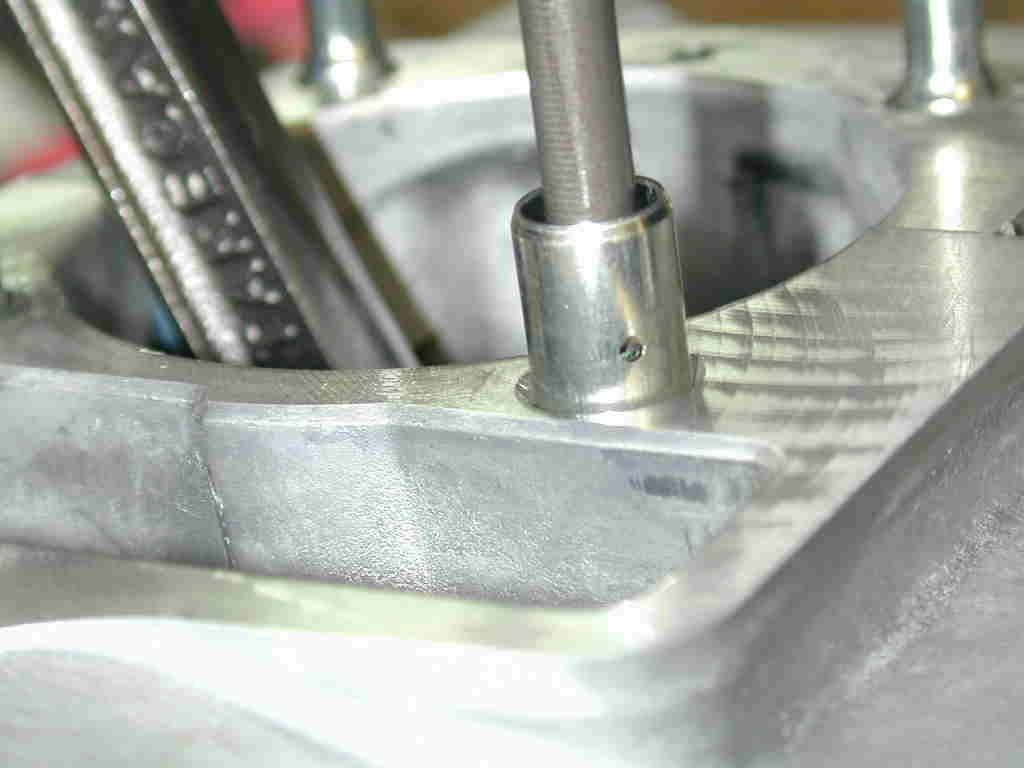

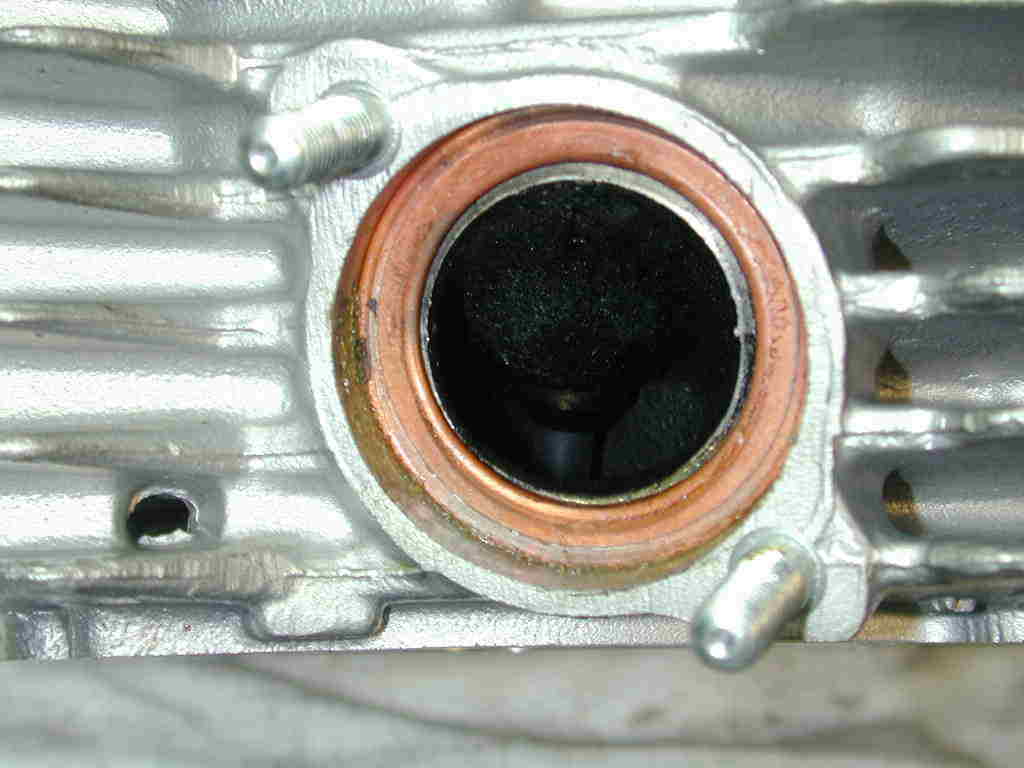

ノックピンに穴が空いています。穴向きは対角な感じ。

クリップを落とさないように

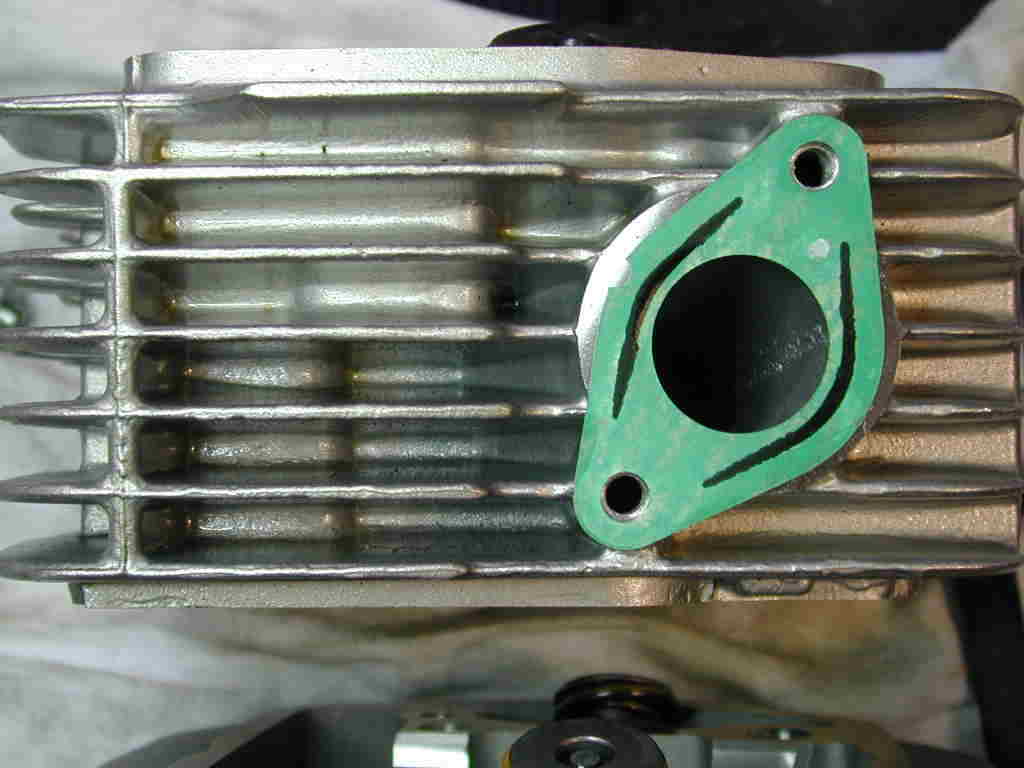

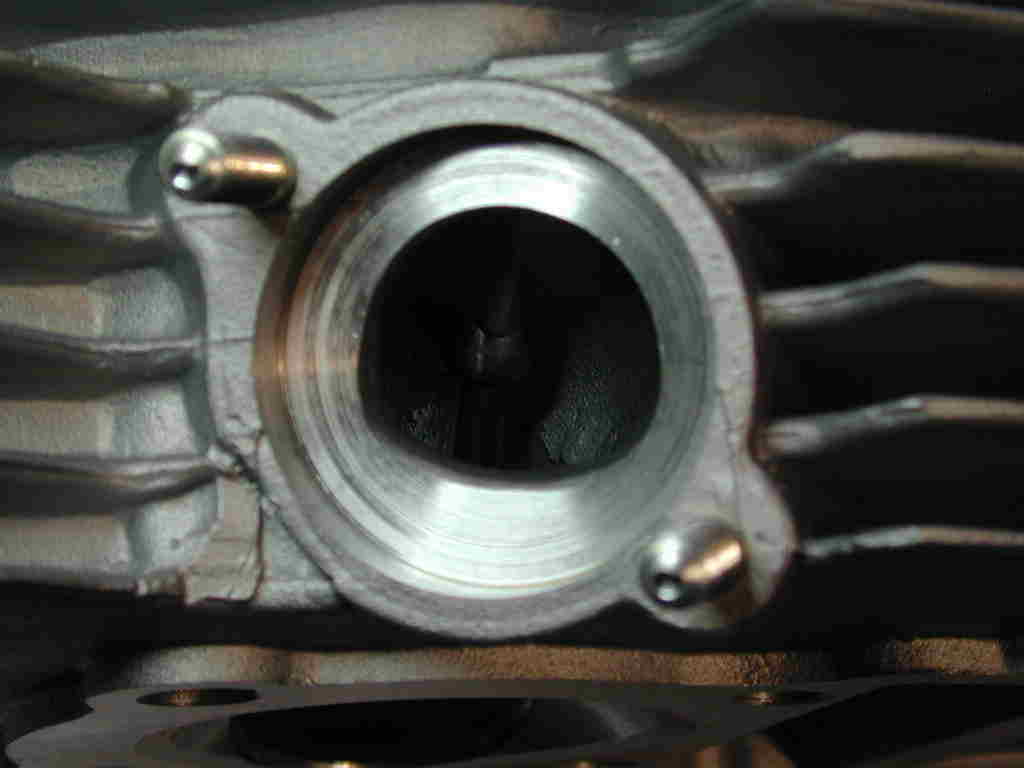

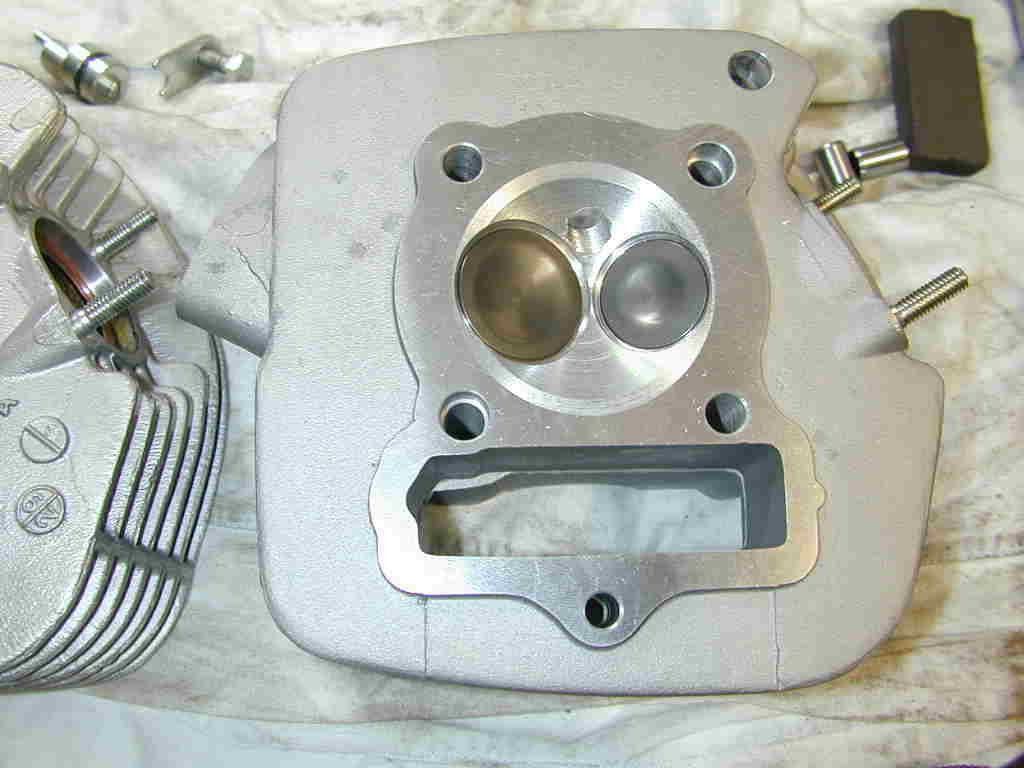

ノーマルヘッド

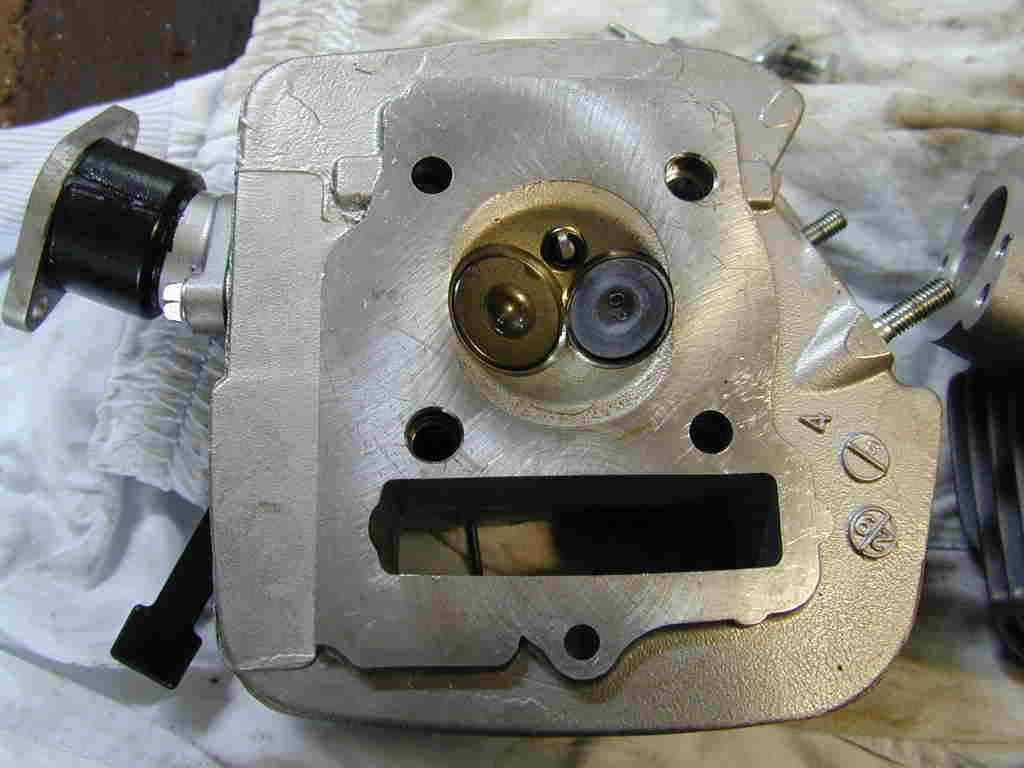

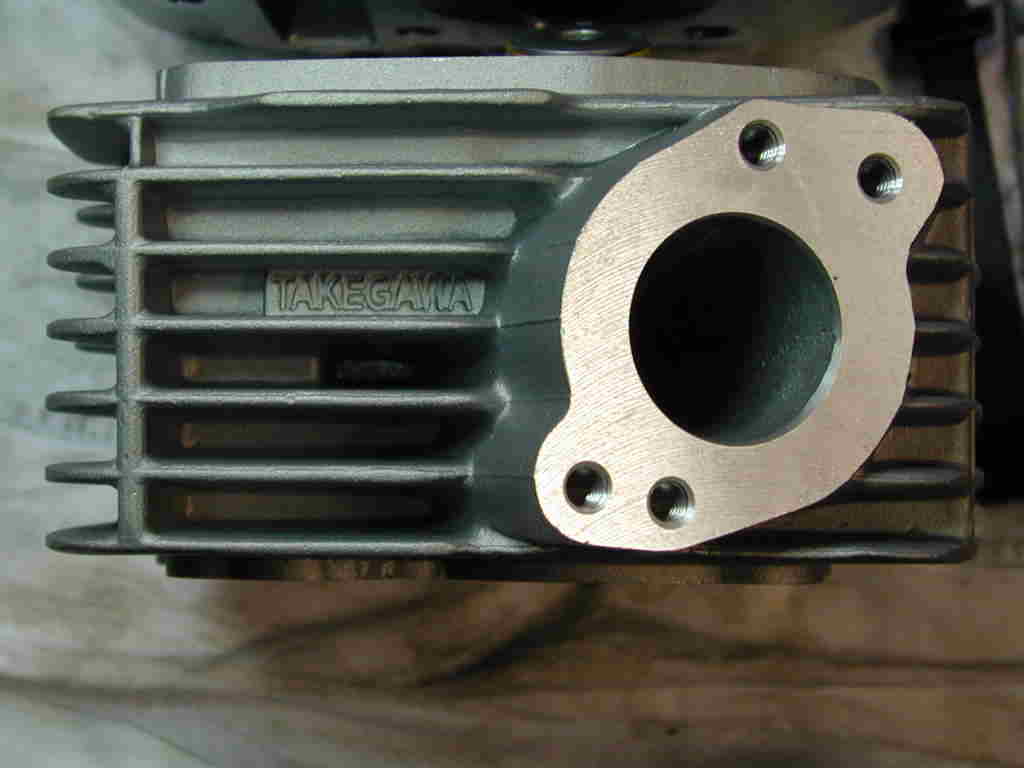

スーパーヘッドです。

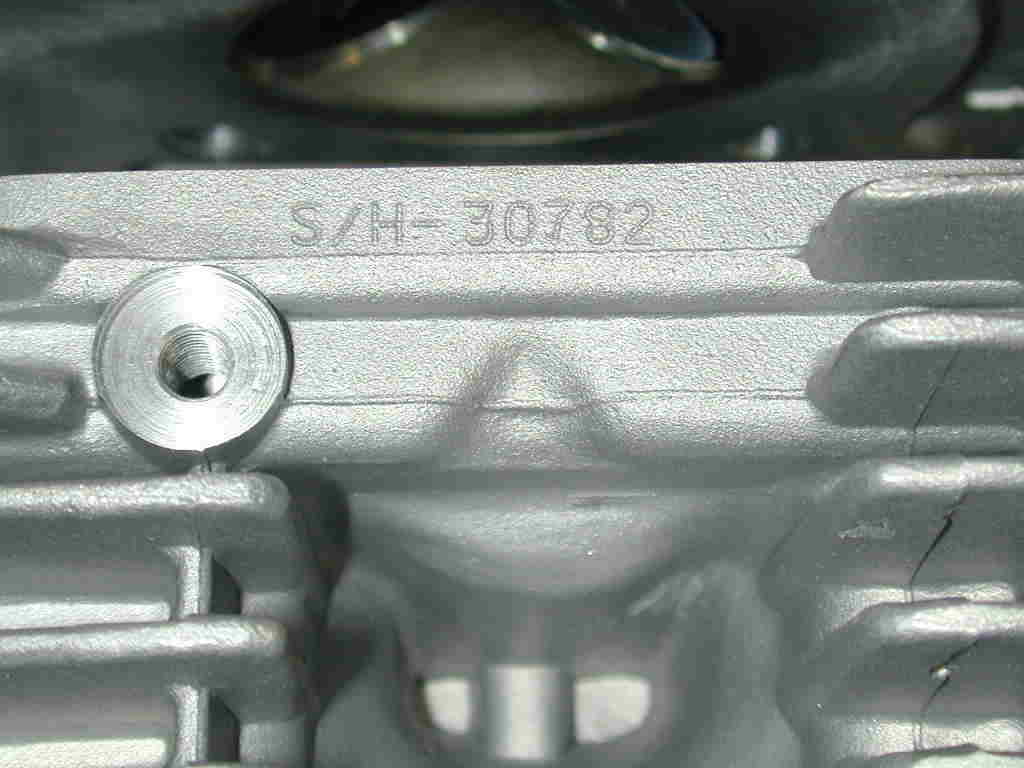

シリアル入り

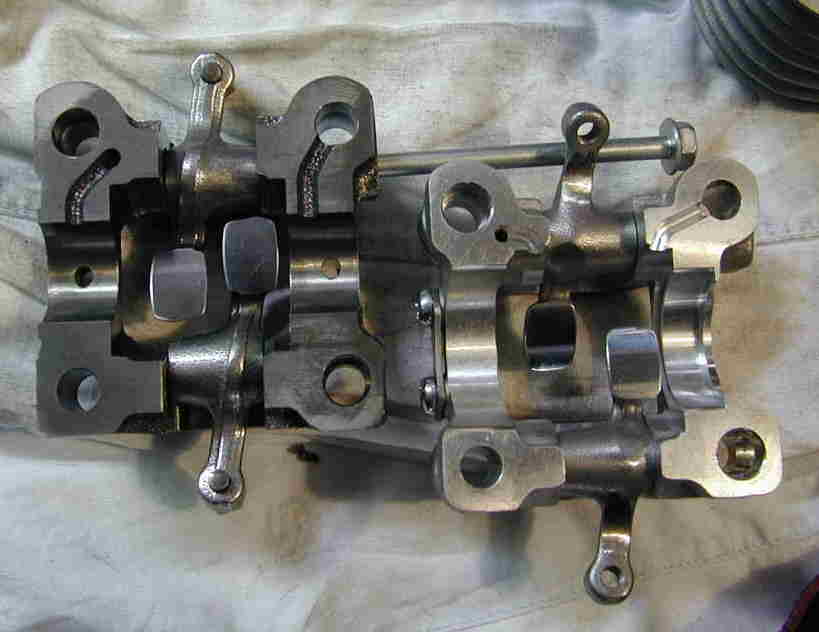

キットのカムホルダーはアルミ製

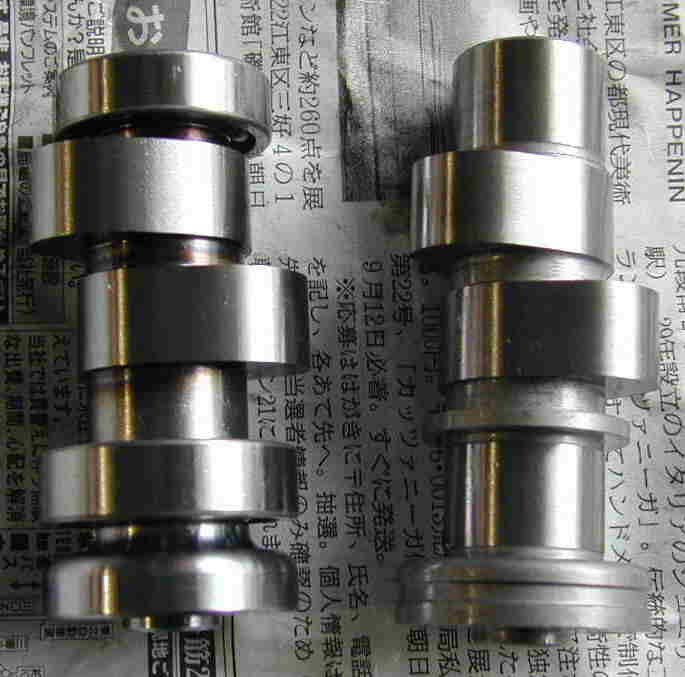

キットのハイカムはベアリングが装備されています

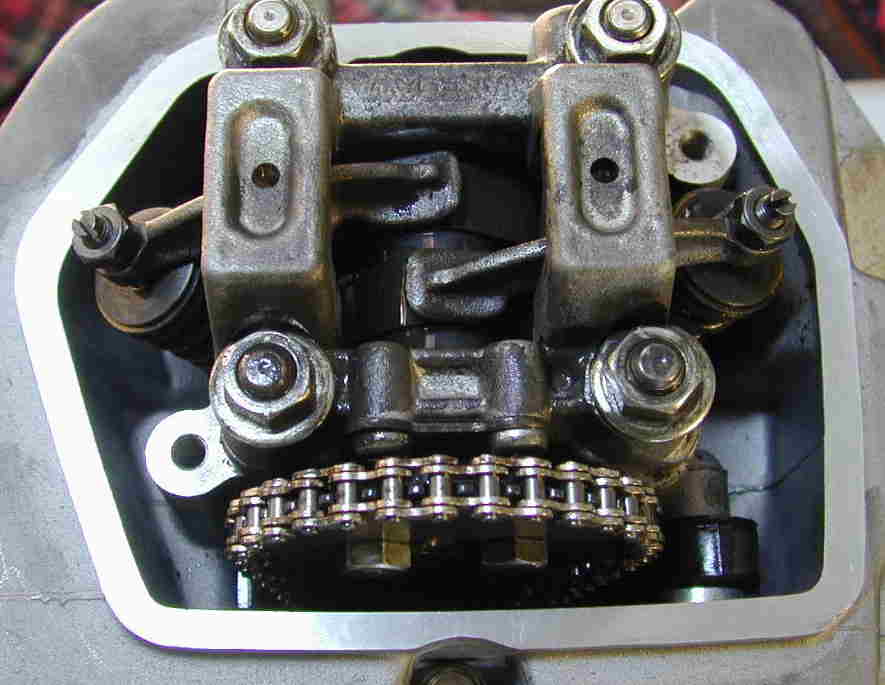

カムシャフトを載せて、カムホルダーを仮止めして

規定トルクで締める。2ｋｇ

その後ローターをＴ位置してカムスプロケをつけます。

黒いネジが右側になります

モリブデンスプレーで黒くなってます。

バルブ隙間は、0.08ｍｍ

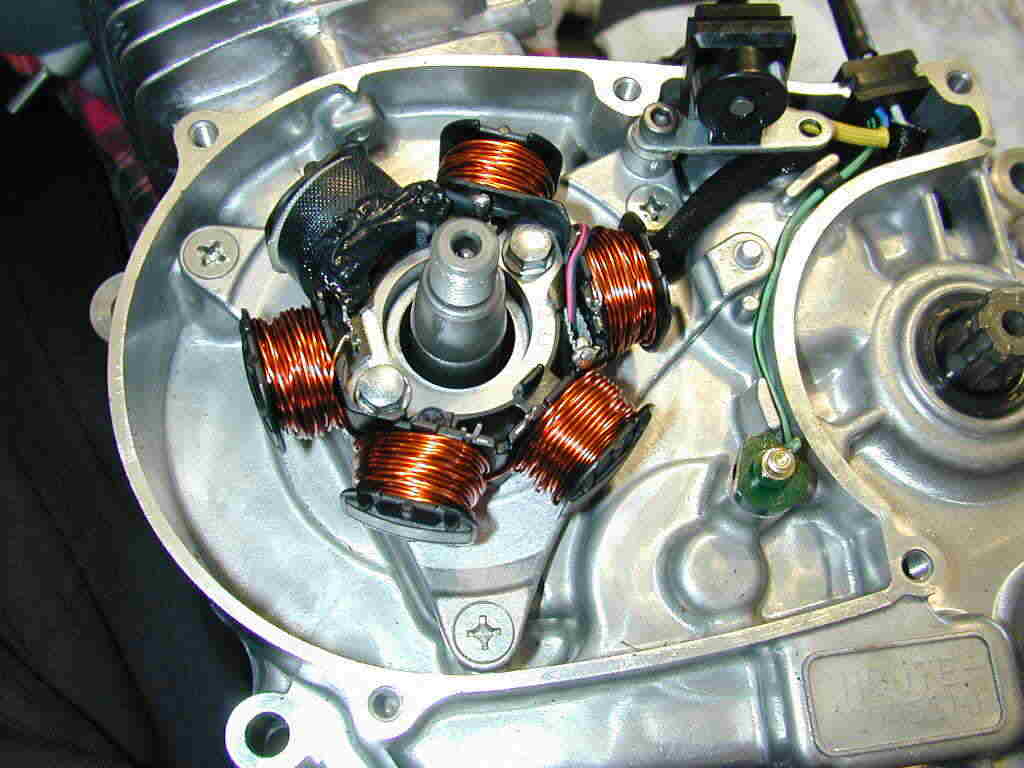

電装系取り付け

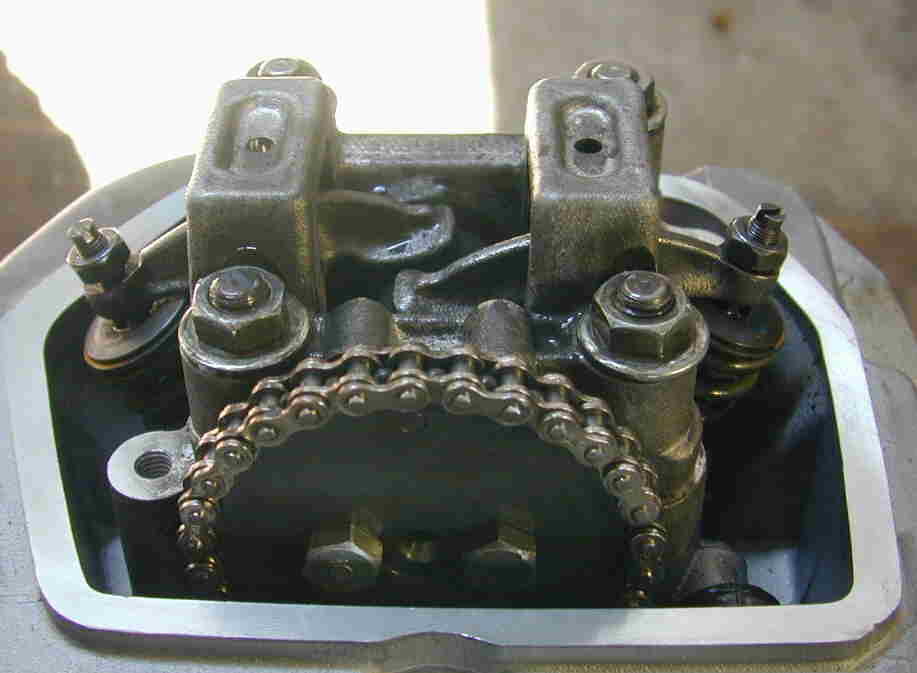

この後カムチェーンテンショナーの調整を行います。
