192:CR80クランクケース加工 S80用

お待たせしました。NXフレーム用の加工概要です。

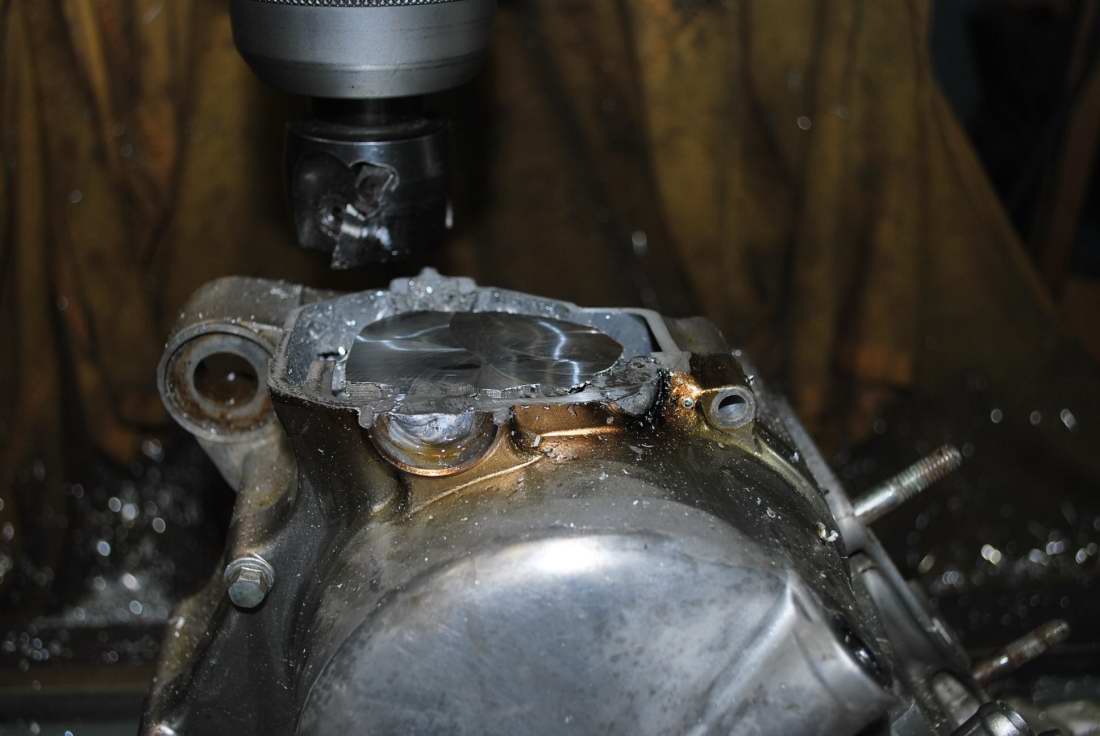

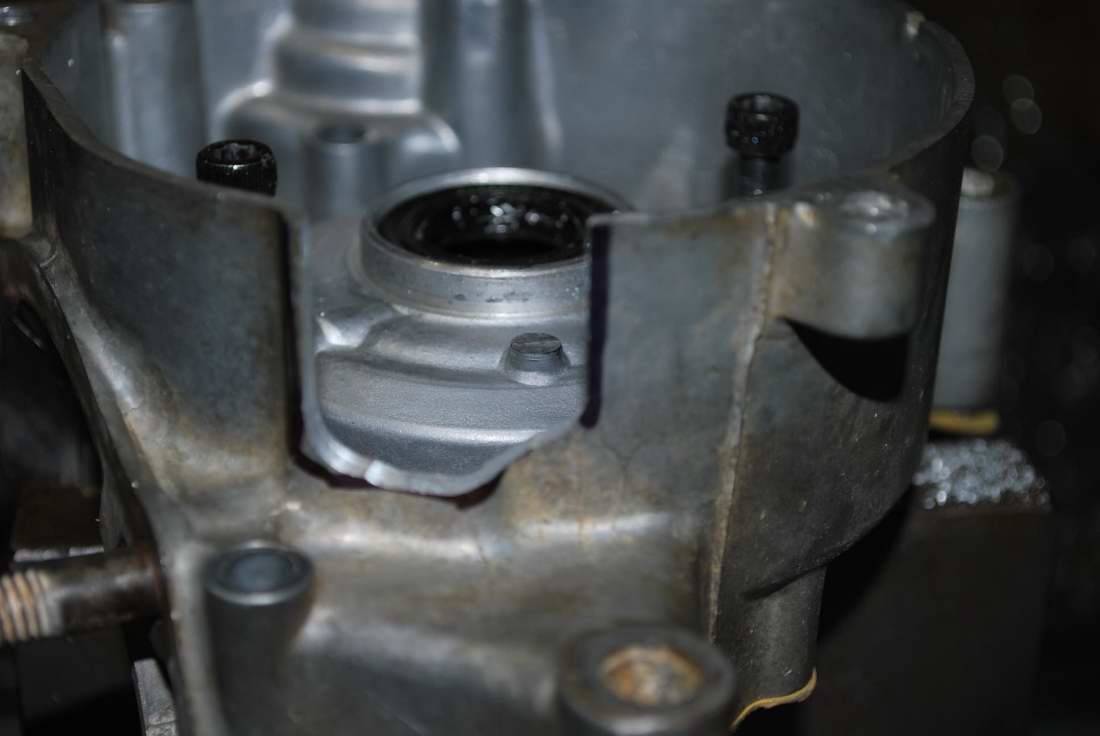

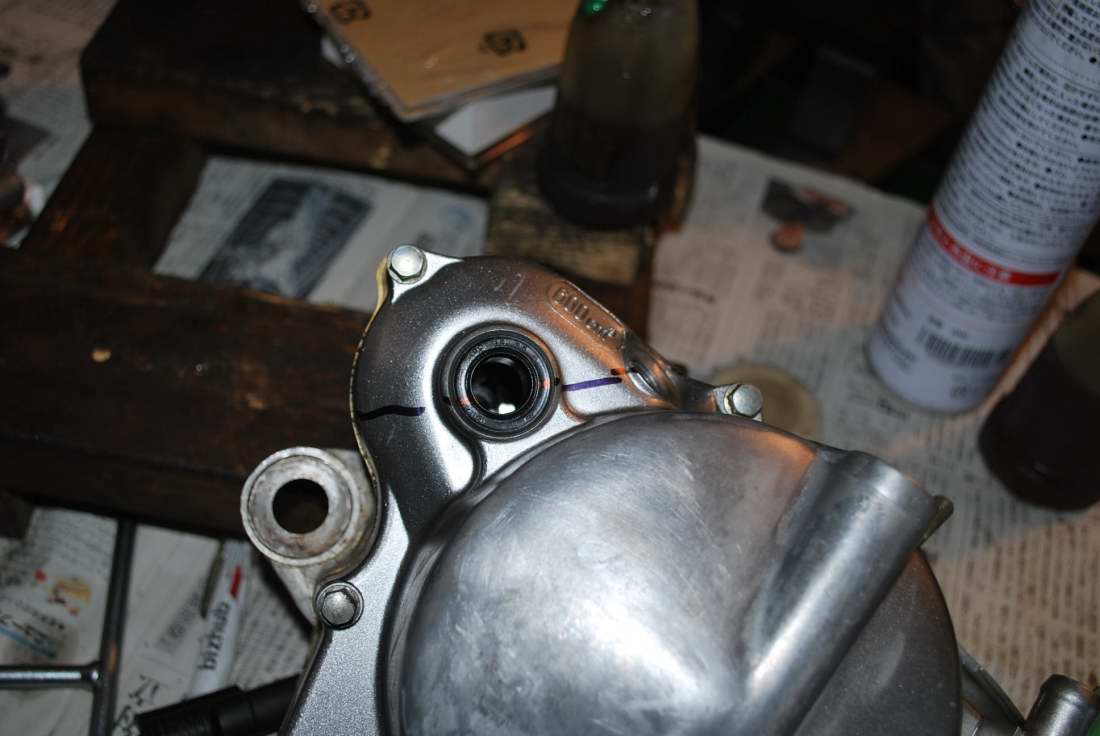

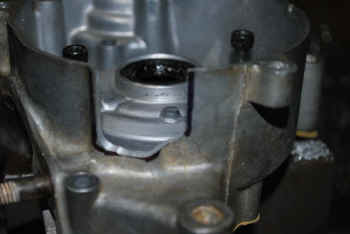

キック部分のカット




溶接で穴塞ぎするときは先にカバーの溶接すると効率が良いかも?

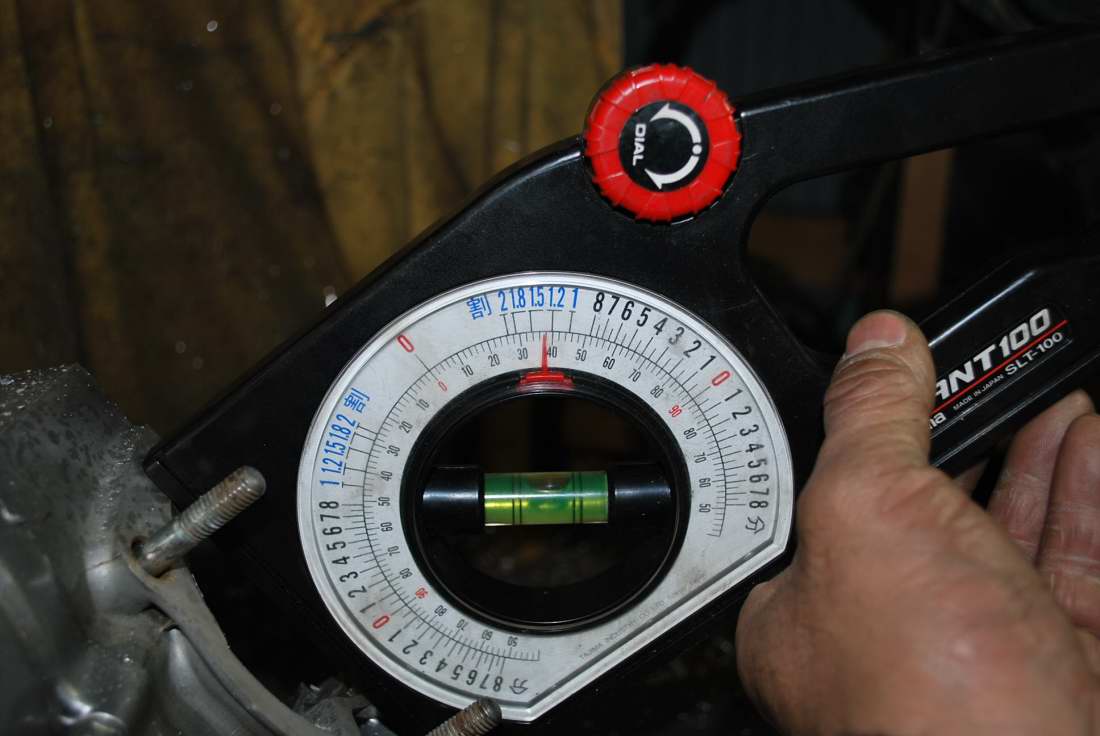

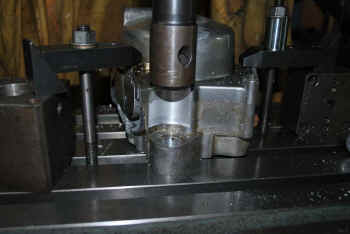

シリンダー面で38度

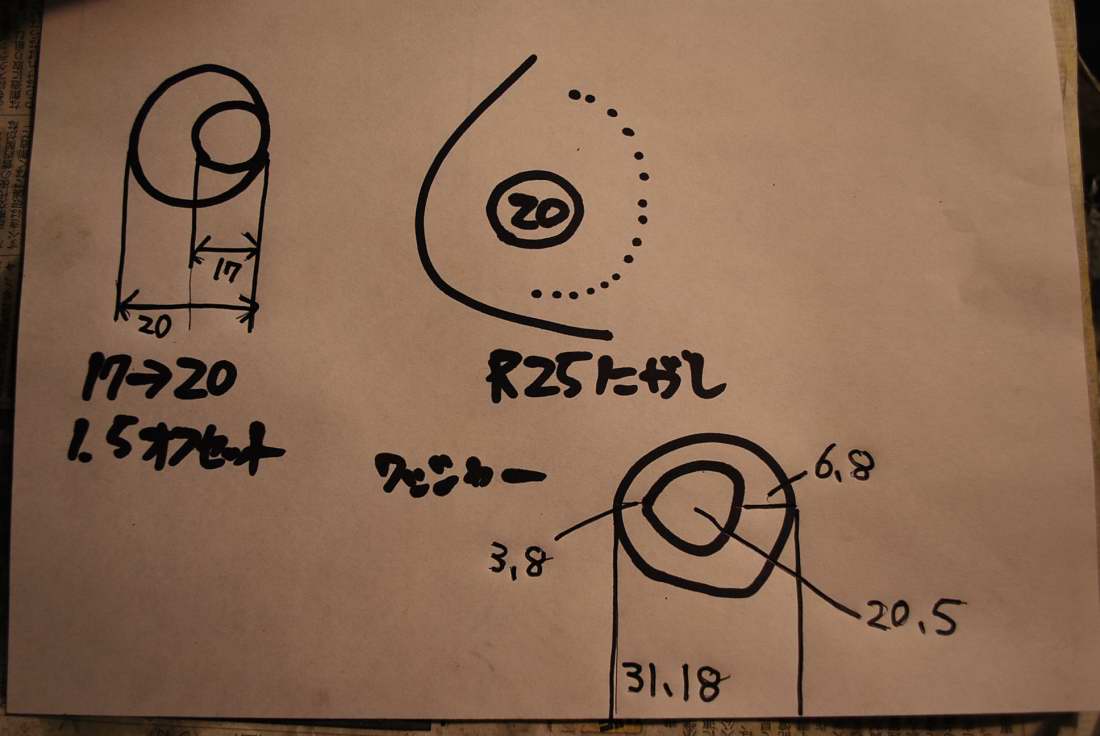

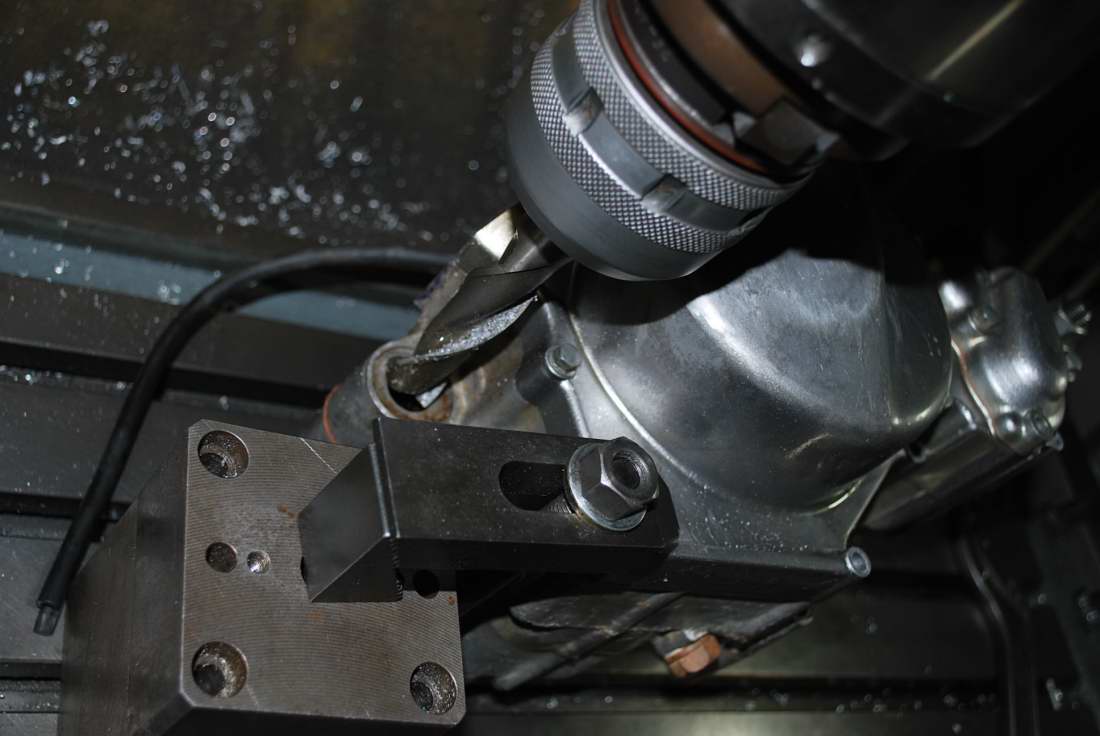

元穴は17mm 後方に1.5mmオフセットして20mmで穴あけ

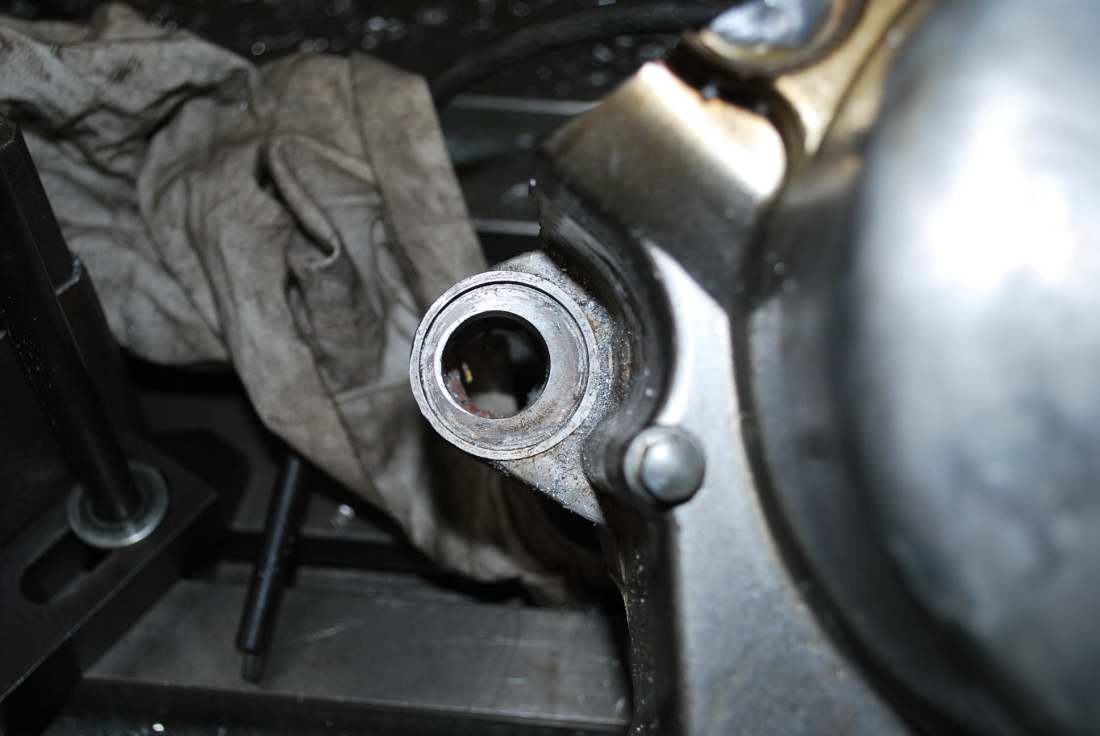

こんな風にできた




20mm穴中心として直径50mm逃がしの加工。

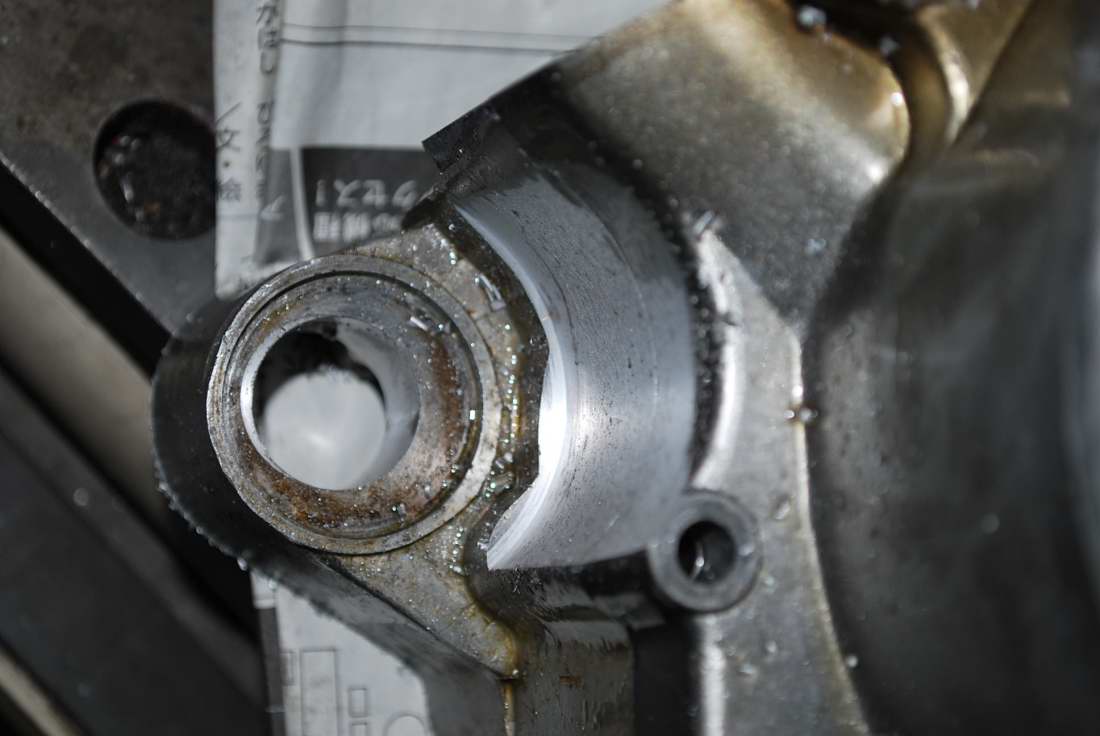

こんな風

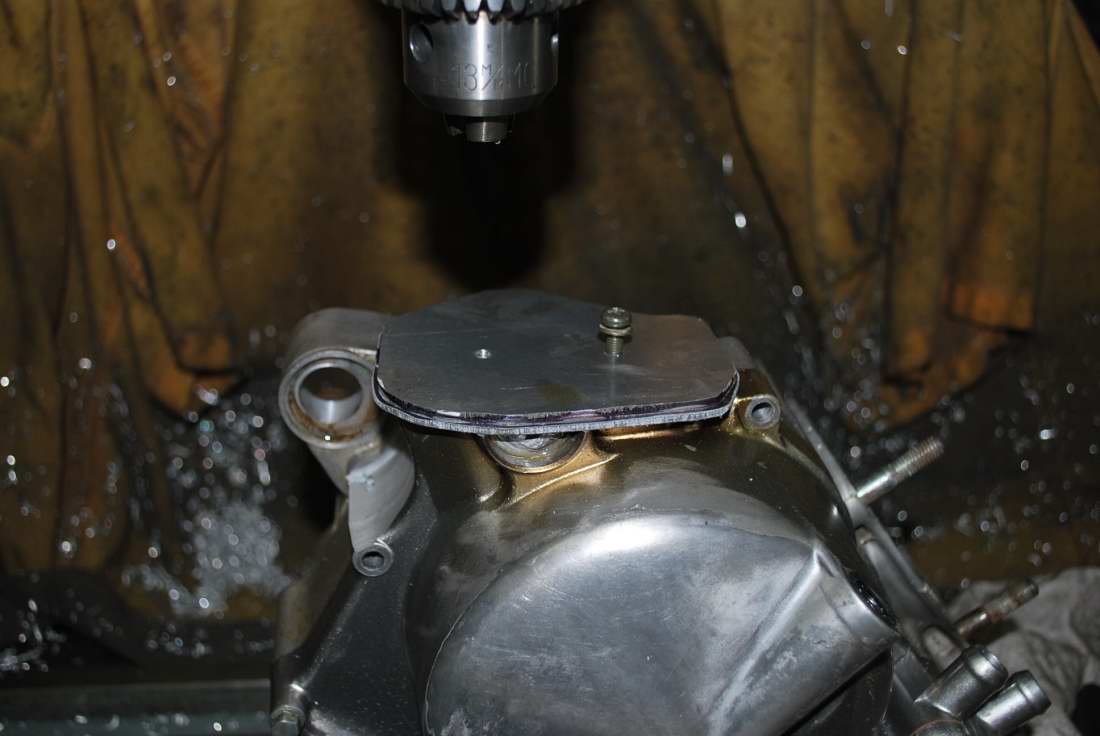

蓋の作成




ここは大体で良いかと思います。*ユーザーさんで微調整

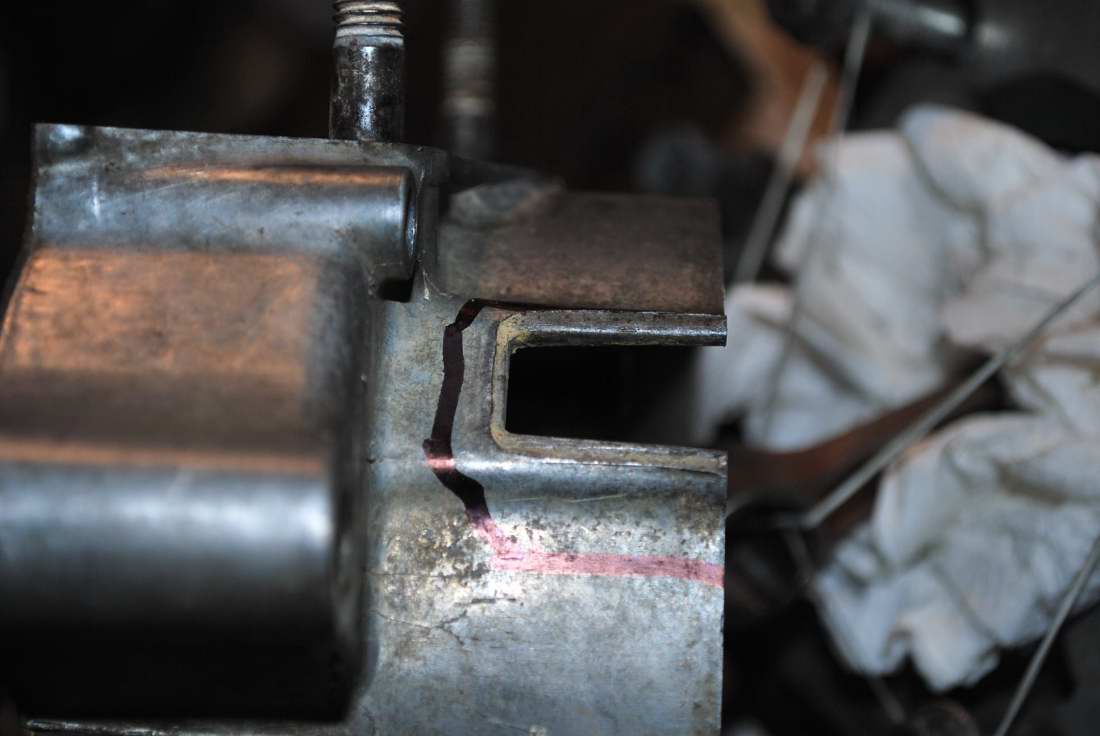

こんな風 間口29mmくらい

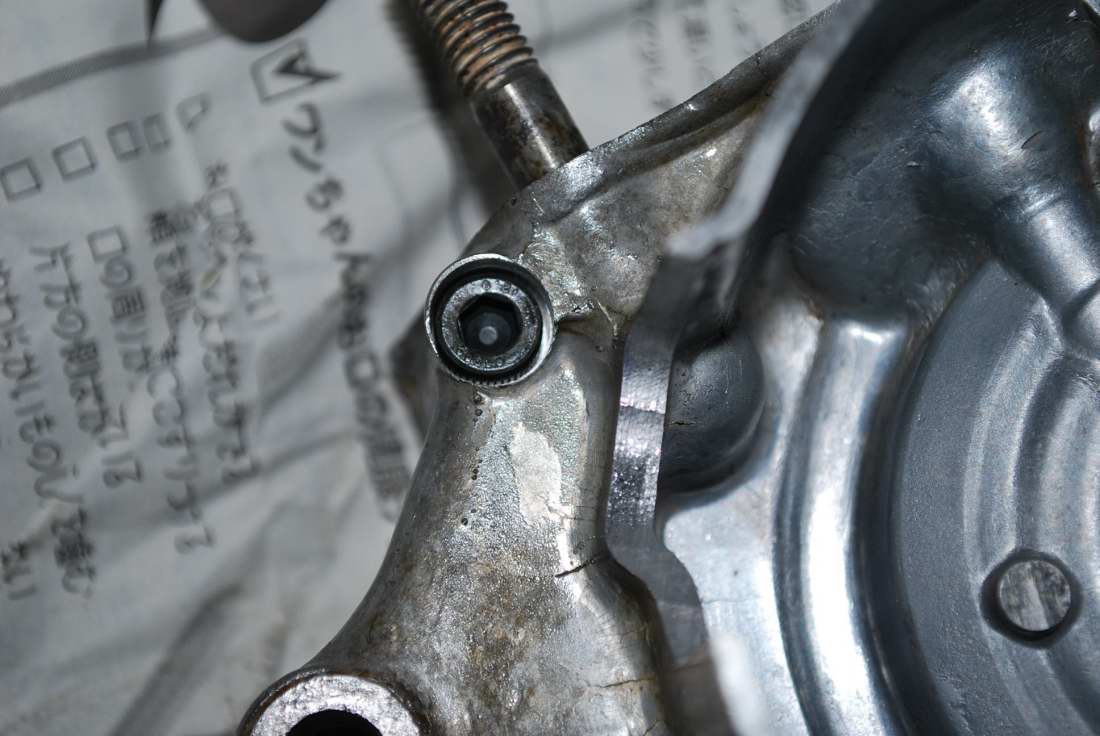

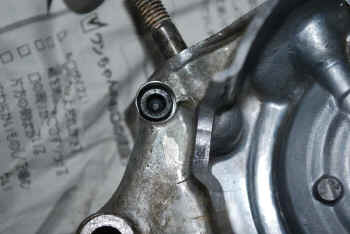

キャップが埋まるように座繰りします。深さ8mmくらい穴10.5mm




ワッシャーの寸法 厚さは3.1mm




これで多分大丈夫
