179:削りだしトップブリッジ

単品・ワンオフパーツになります。　この手の部品になると作成可能なショップは限られてきますね。

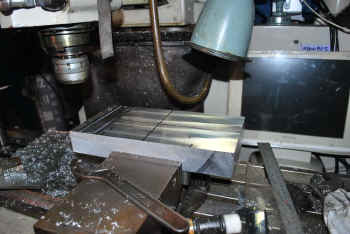

支給材料は２０１７Ｓです。大きめです。

レイアウトを確認

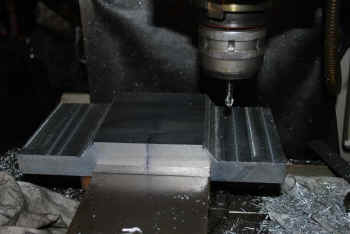

段差を作っています。ボールエンドミルで少しずつ削りました。

加工原点にセンターで印をつけます。

１日目終了

２日目は穴あけからスタートです。

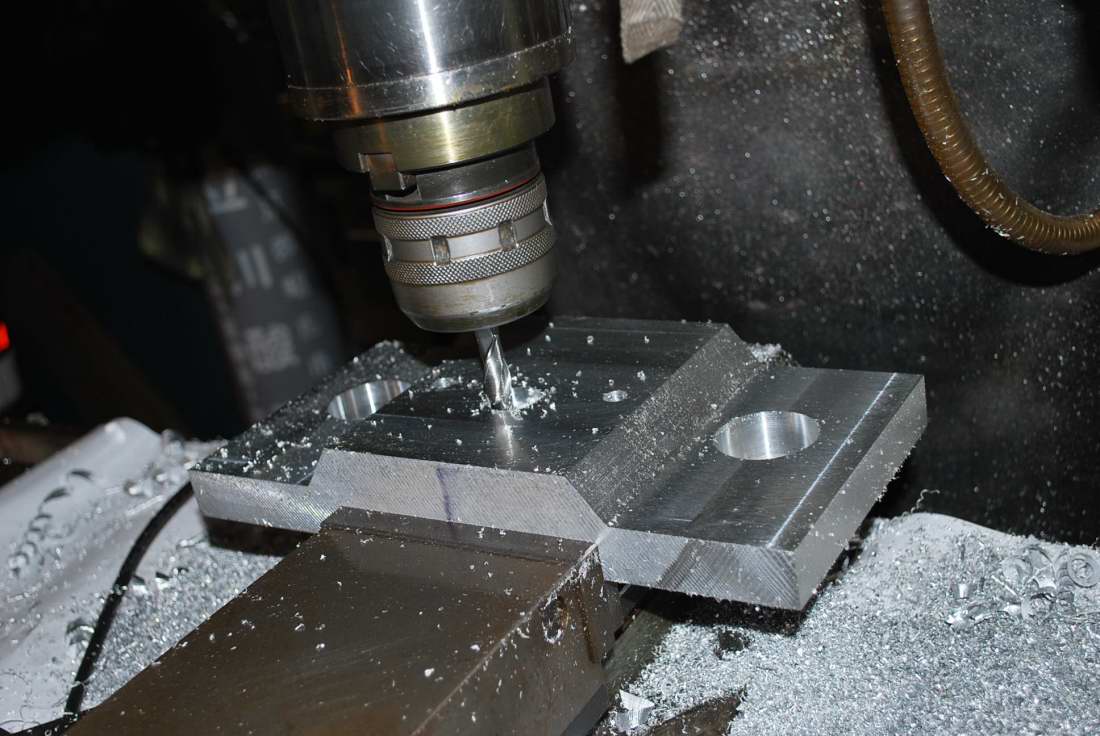

13ｍｍ程度まではドリルです。

大きな穴はＮＣフライスの機能で拡大して明けます。

輪郭はエンドミルで少しずつ

荒　仕上げで　３時間くらい掛かりました。

３日目

アウターのつかみはマイクロボーリングで仕上げます。

締め付け穴を加工します。

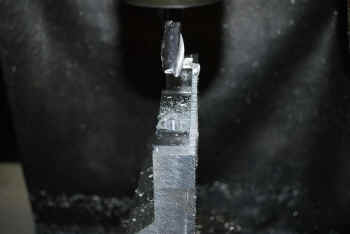

ワークを立ててスコヤで直角に固定します。

タッチセンサーで目標位置を決定します。

タップ下穴　通りあな　キャップ座繰り　　３段になっています。

表はできました。

板厚が厚い分切削します。

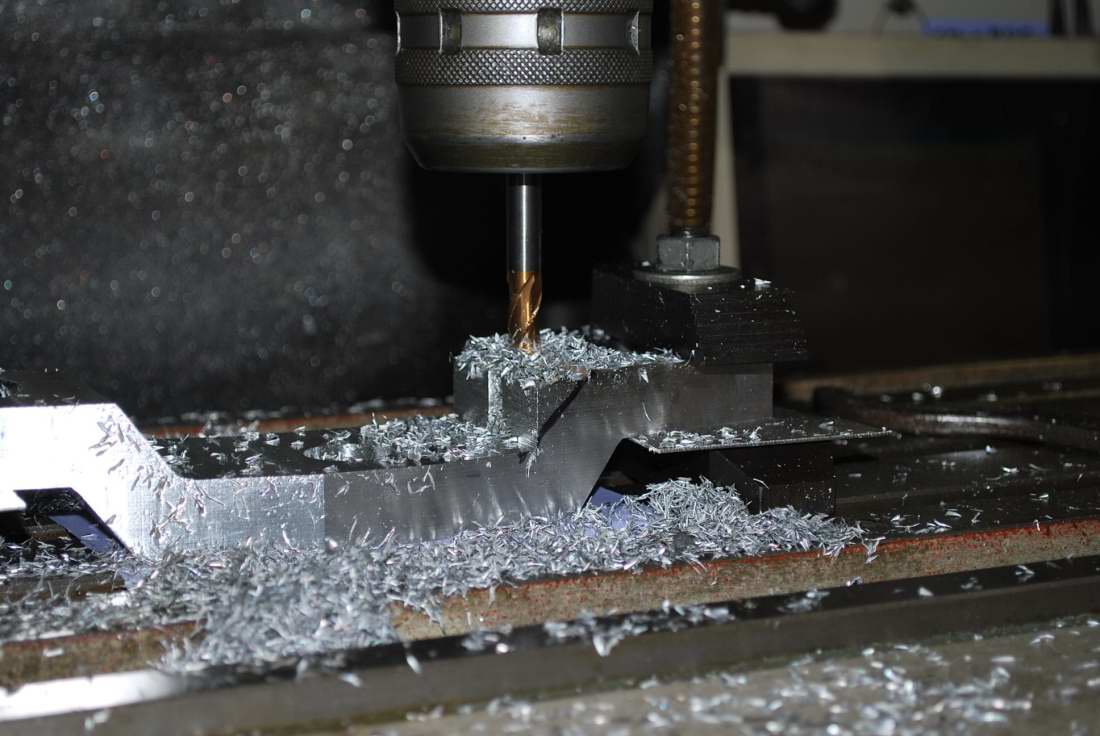

斜面を加工しています。

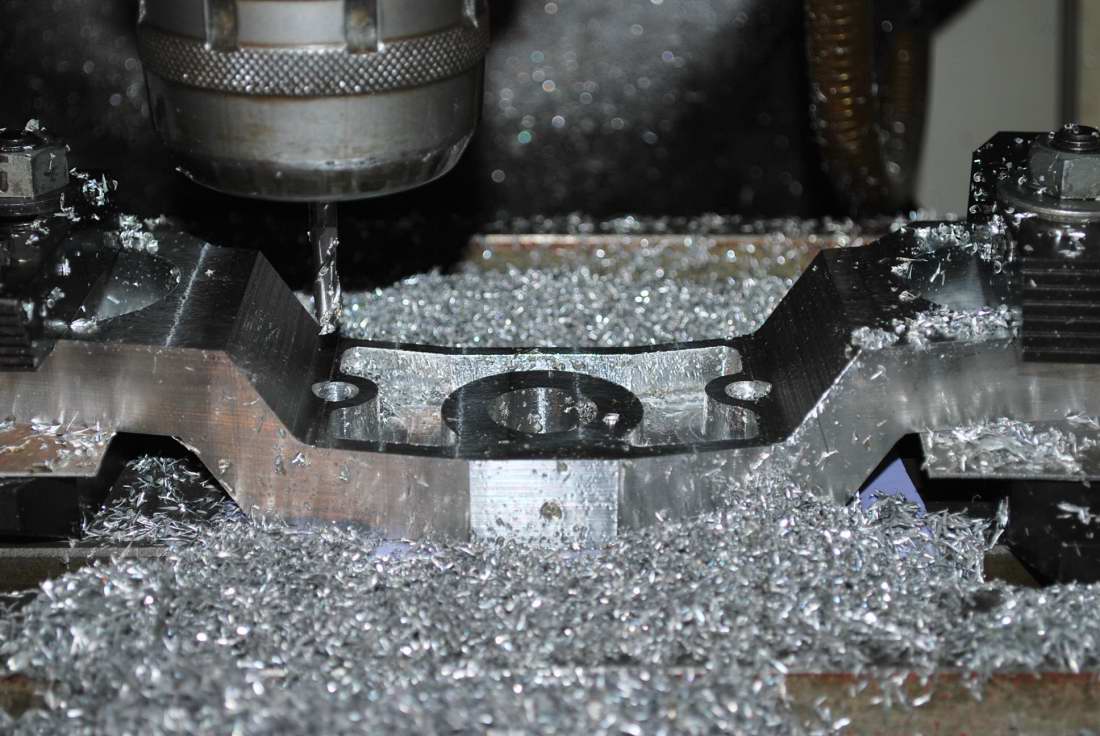

裏側肉抜きしました。

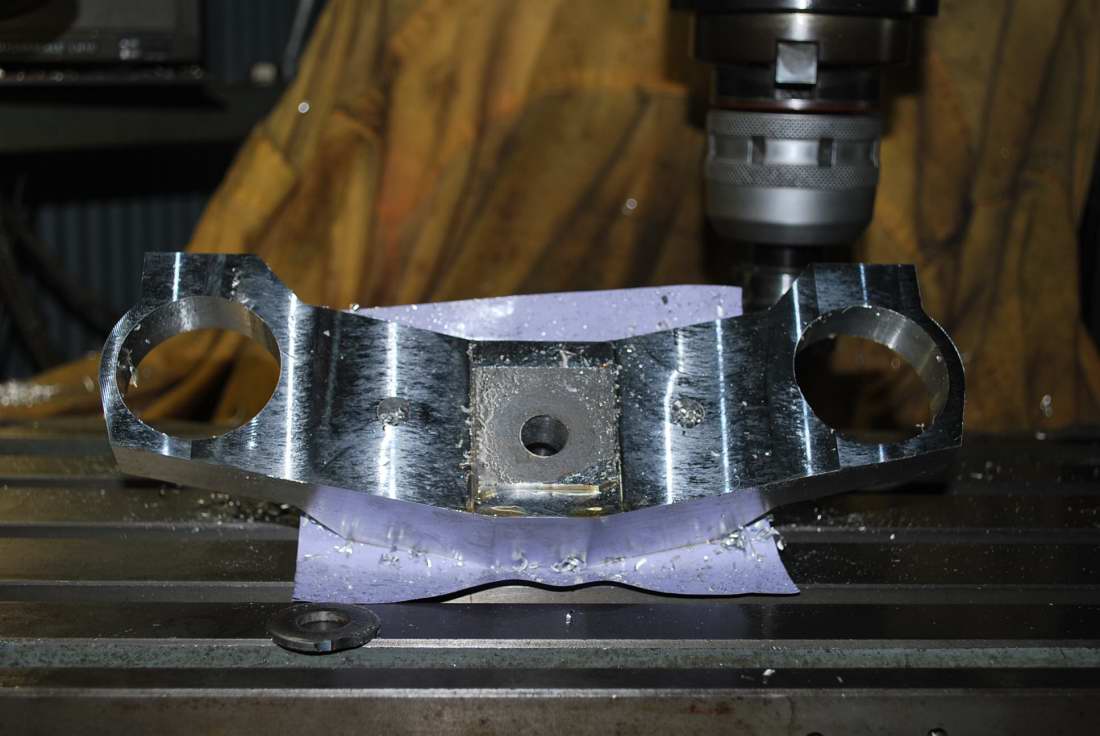

肉抜き完成

座繰りします。

ステムシャフトも削りだしで作りました。
