170:武川乾式クラッチ(NSR)



廃盤になって大分たちますが分解してみて見ましょう。

交換部品はワンオフ作成も一部可能です。

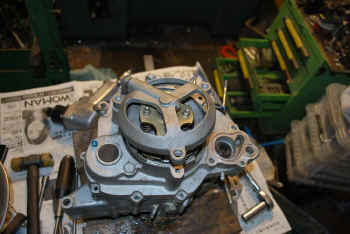

専用カバーが付いています




スプリング・ディスク板を外しました。クラッチは4枚仕様でした。

アウターが消耗しているのが多いようです。お金をかければ作成可能




アウターを外すと大きなオイルシールが出てきます。

多分一般サイズだと思います。




クラッチカバー裏側

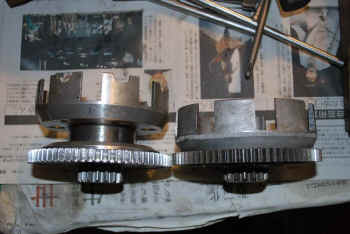

クラッチアウターオイル側




ミッションメインシャフト:純正より長い

クラッリアウター軸内側のニードルベアリングは専用品です。




間にオイルシールをはさむためにこんなに分厚くなってしまいます。




こう見るとやたら長く見えます。

ギアレシオはクロスっぽい感じでした。
