72:フロントショートサス加工（ＪＯＧ・ＮＳＲ他）

インナーチューブが自由に伸ばせるステム構造で無い場合は

インナーチューブをカットしてサス全長を短くします。

　

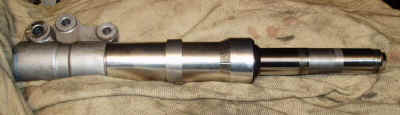

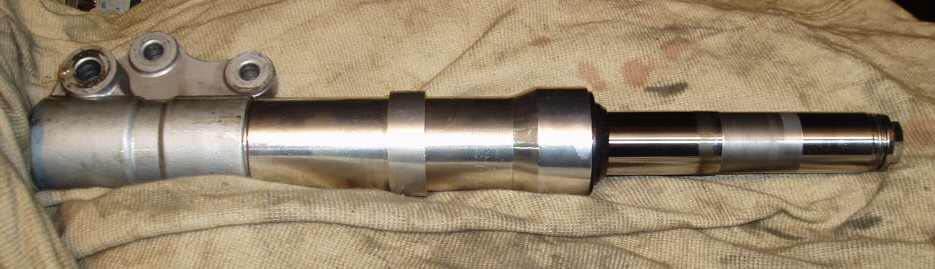

加工前（外形調整したインナーチューブがついています）


　

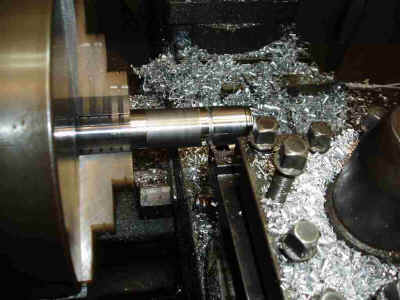

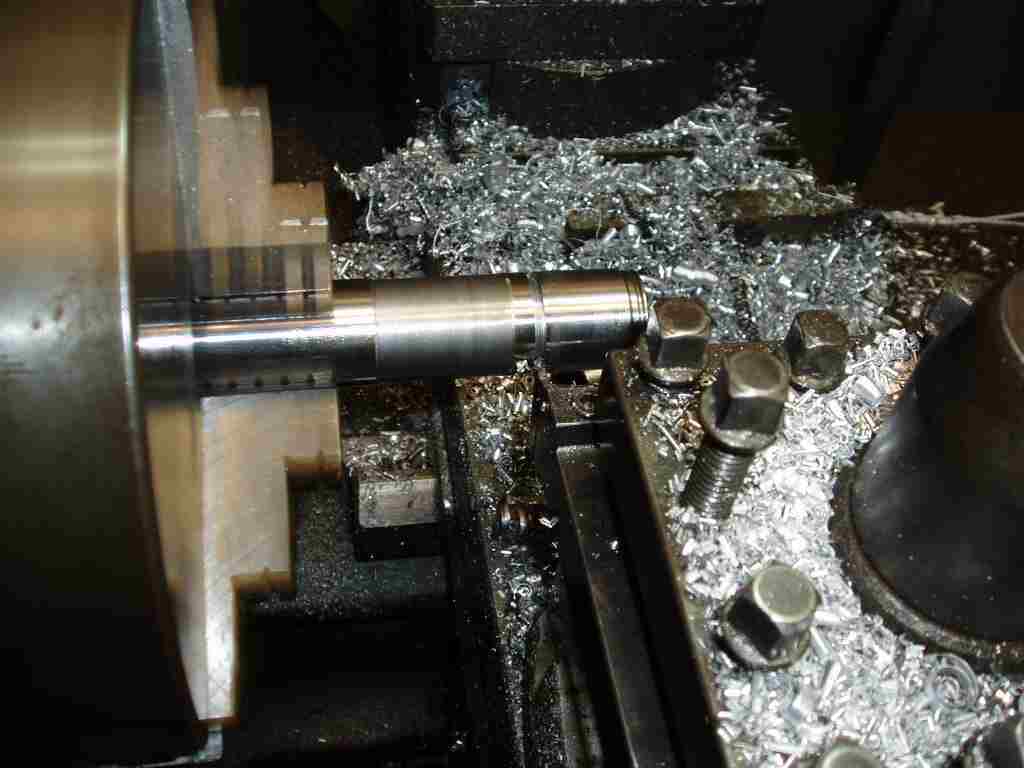

外形の調整　切断


　

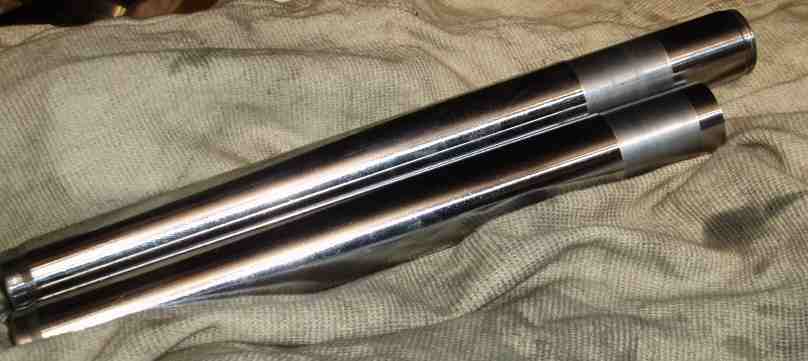

このくらい短くなります。*車高は切断の85％程度下がります。


　

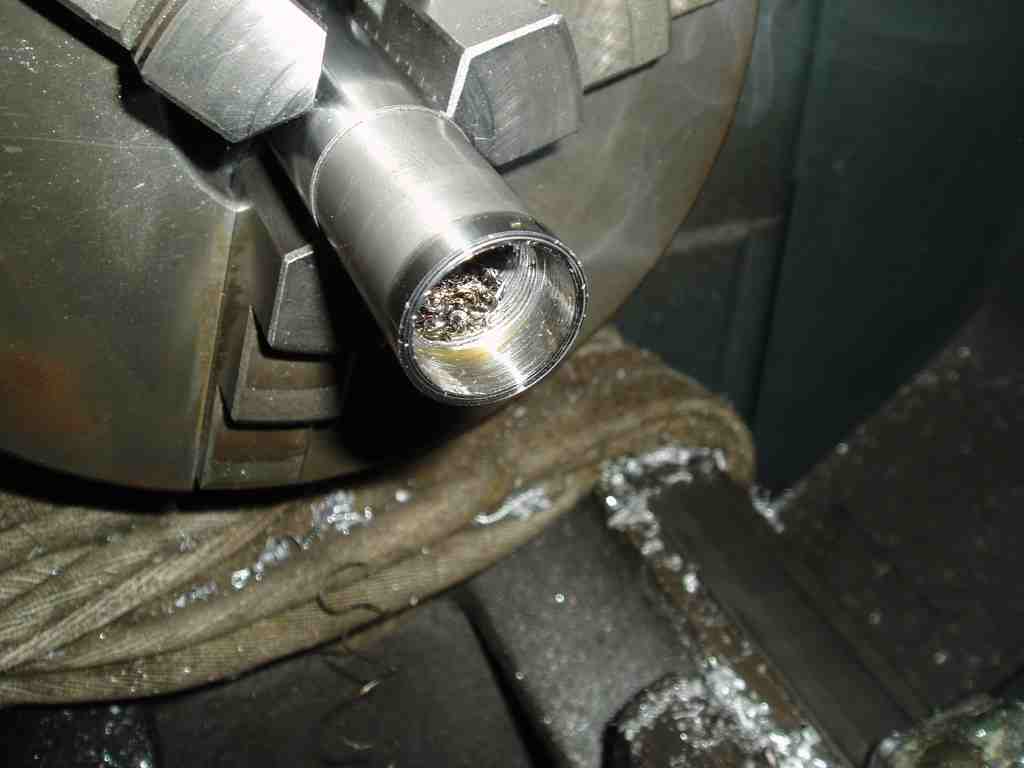

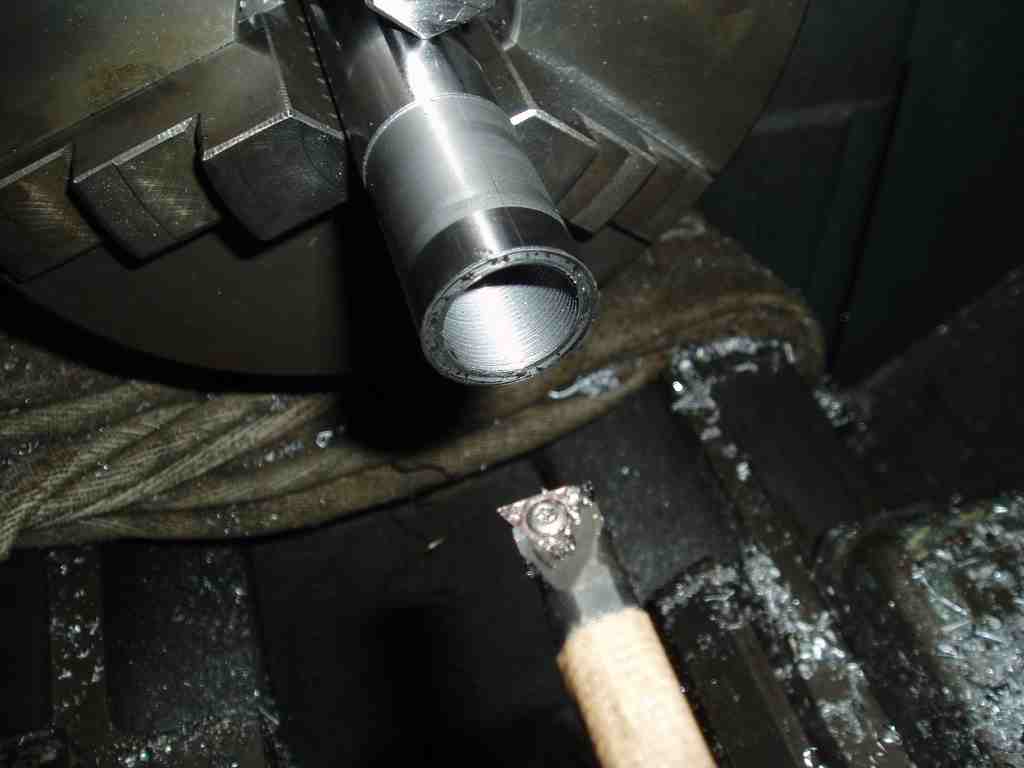

内径ねじの加工


　

Ｏリング用に内径調整


　

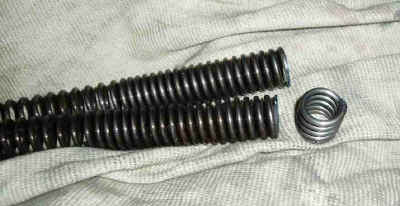

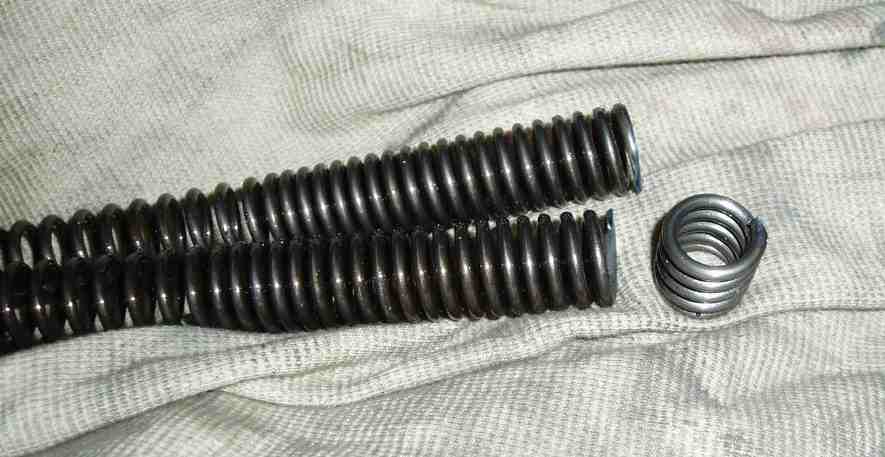

スプリングカットと端面仕上げ


　

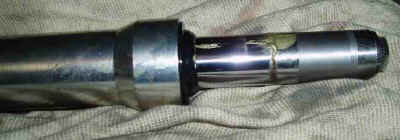

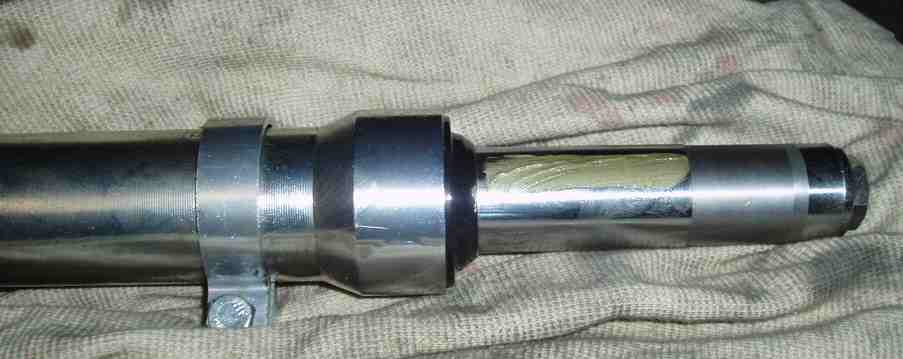

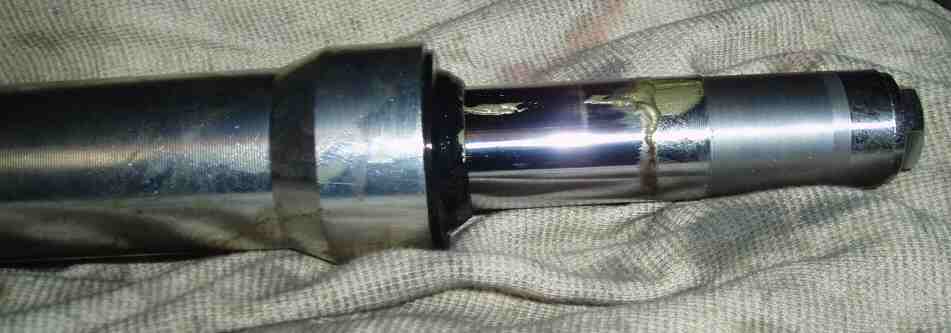

ストロークの確認


　

ぶつからないです。尚オイルは25ｃｃ程度


　

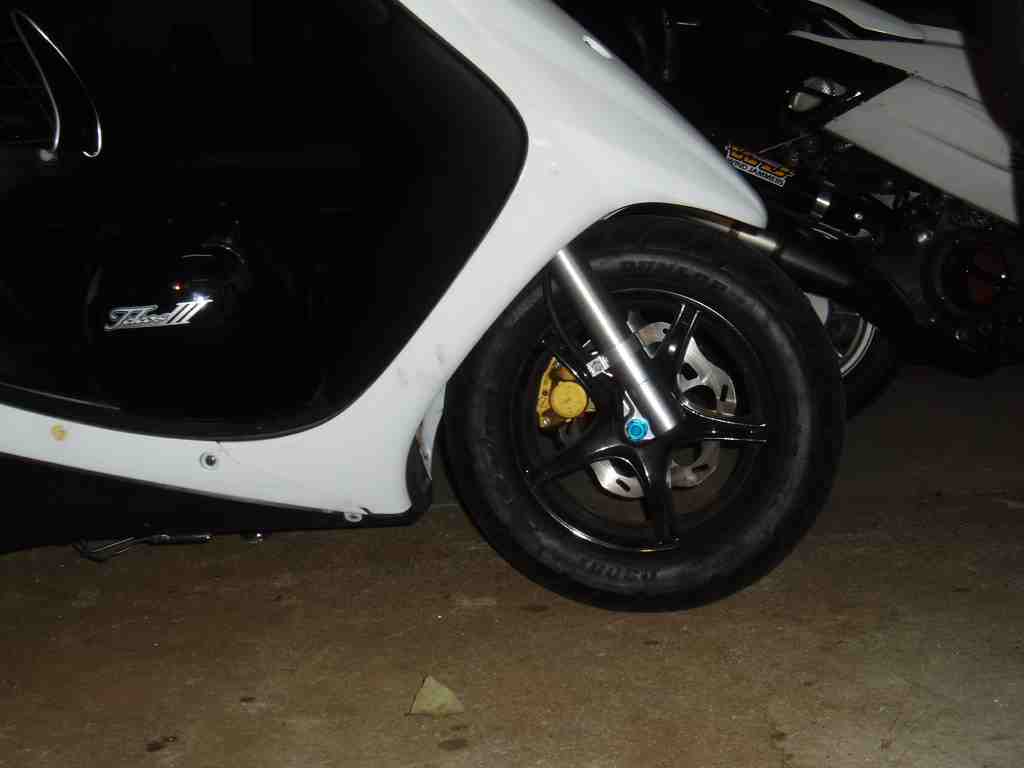

装着例　1　カウルの状態で見た目は変りますね。


　

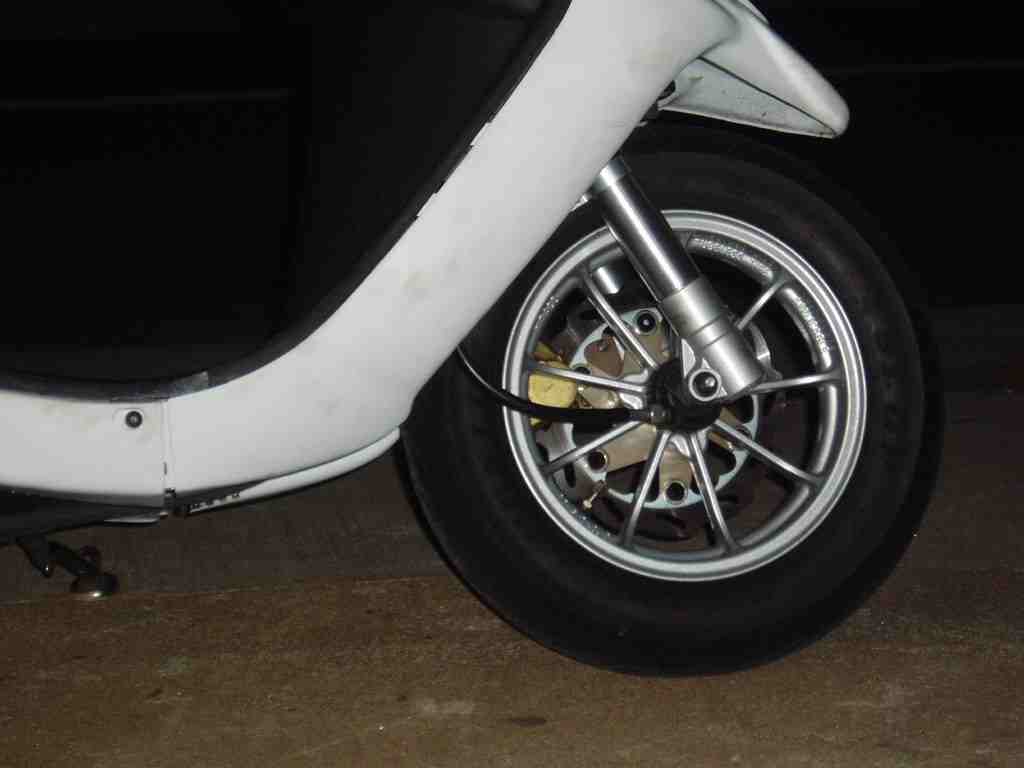

装着例　2　
