332;NSR80・CRM80 ストリート用

ストリート向けの参考例です。

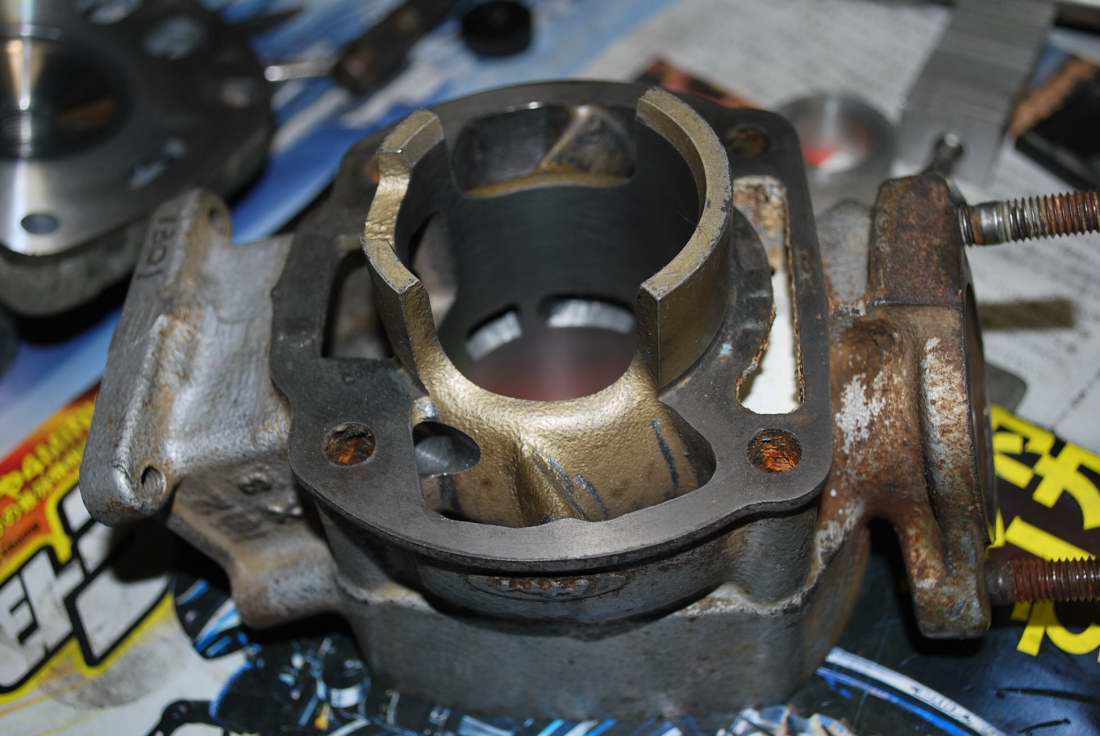

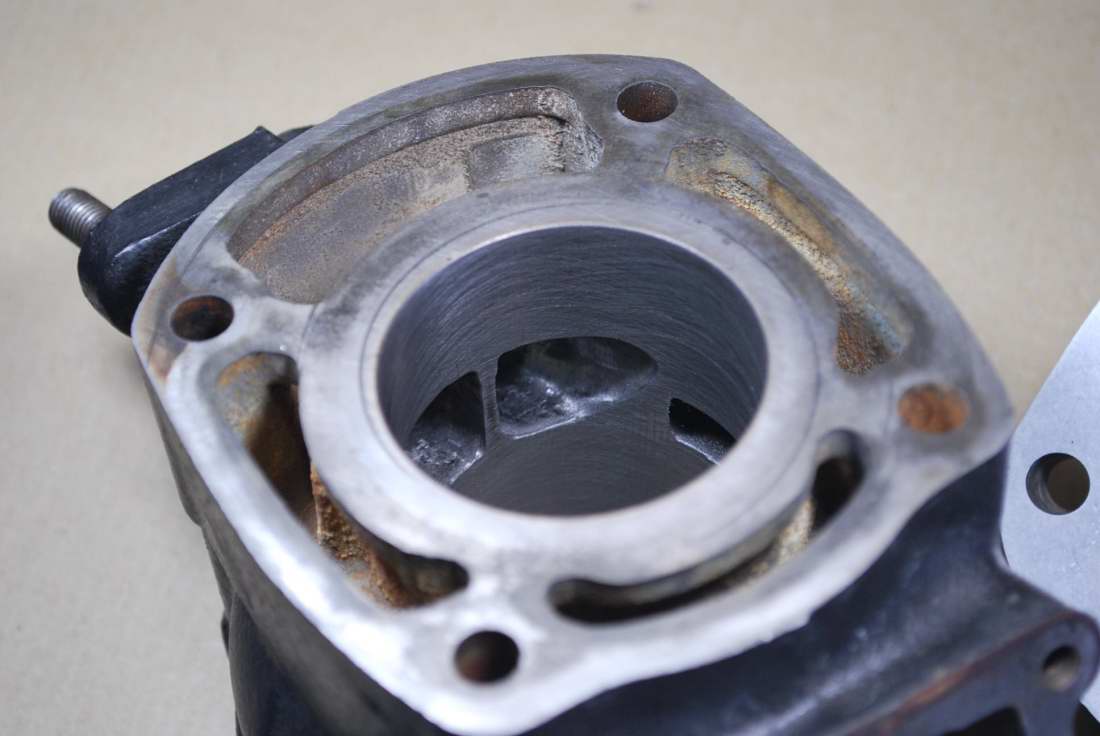

CRMベースでオリジナル形状を残しながら拡大すると

このような感じになります。見た目がカッコいいので良しとします。

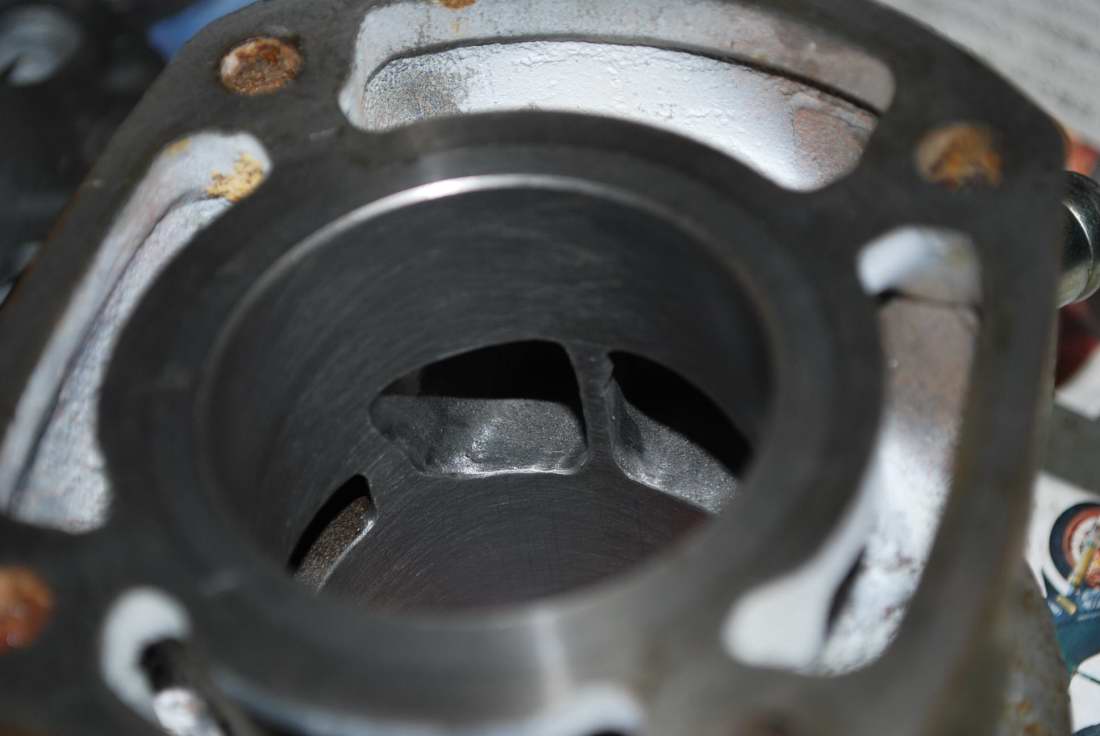

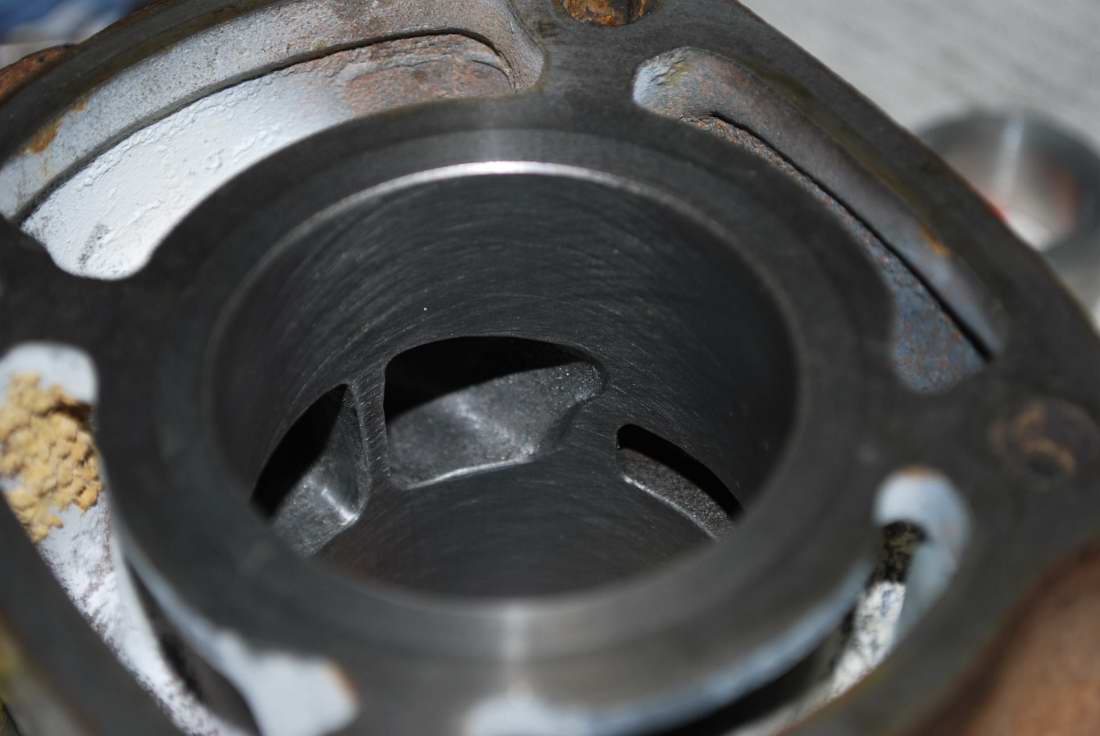

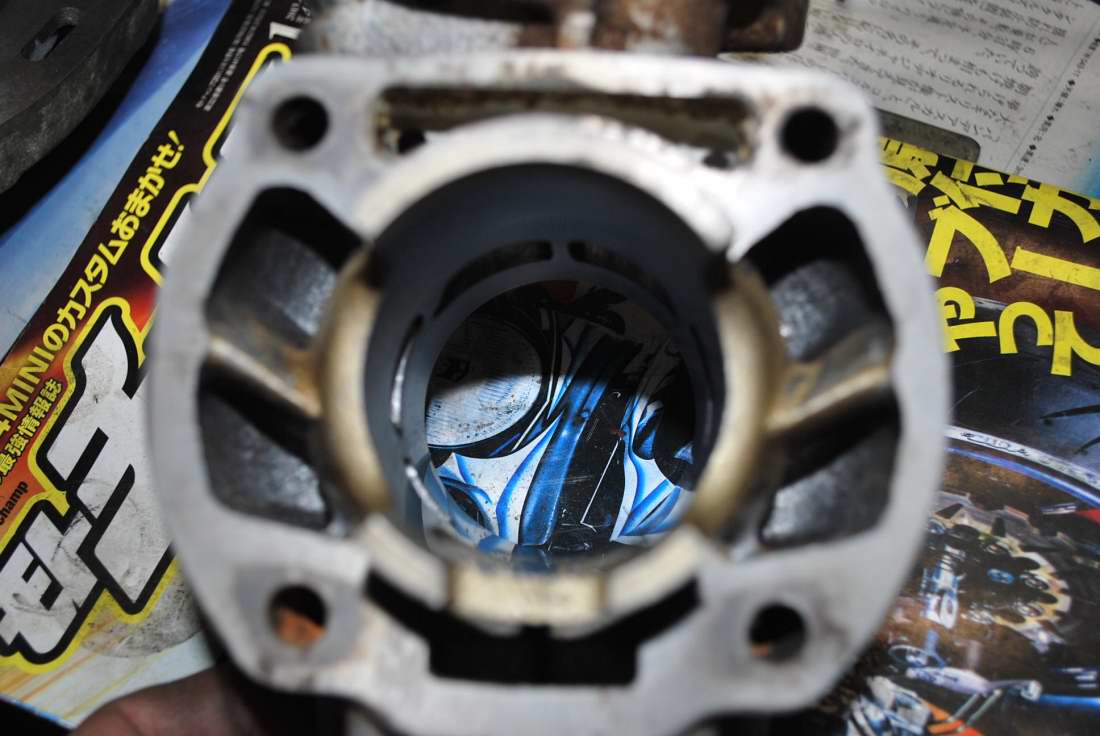

掃気の柱は太いです

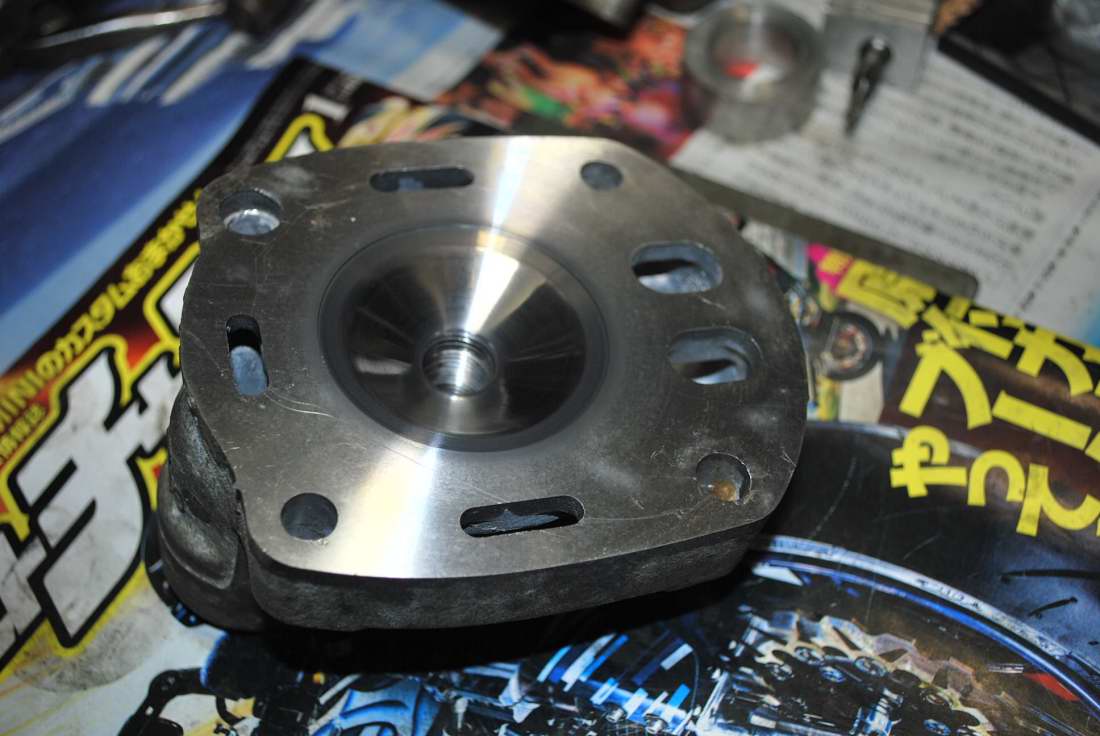

ヘッドはこの様に仕上がります。

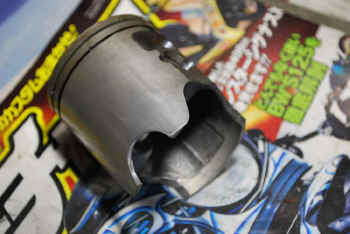

下側をカットすると中間のトルクが増加します。


22.25 32.3 0.5 7.3 0.25 0.55

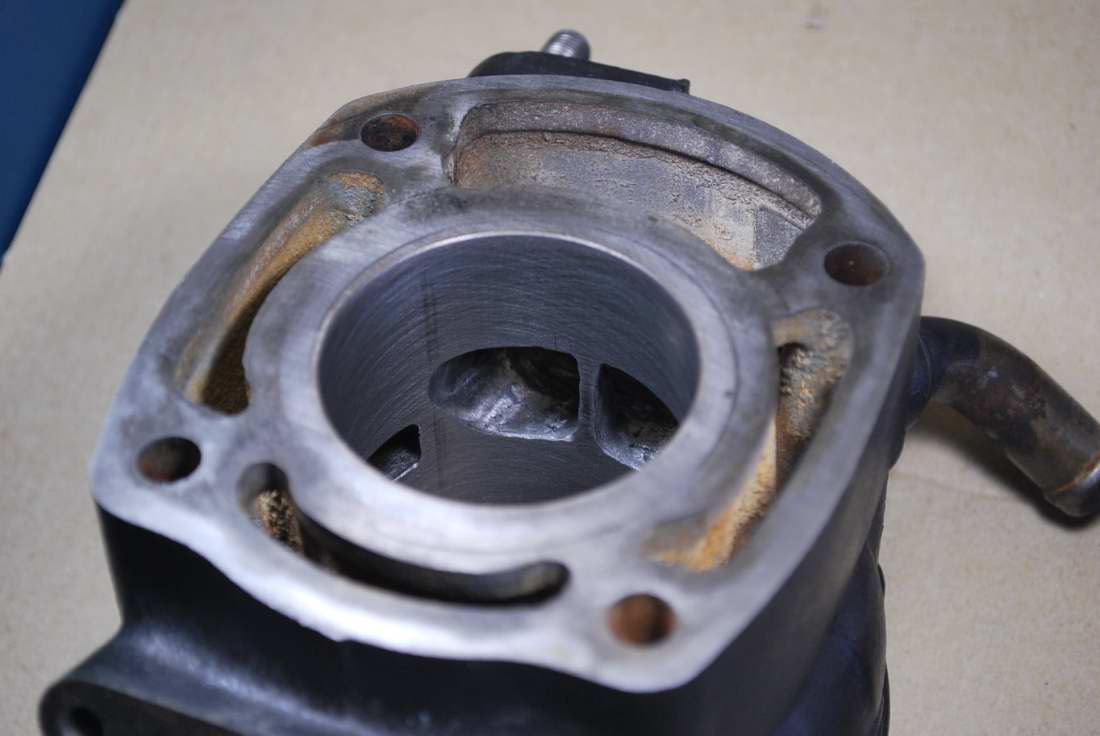

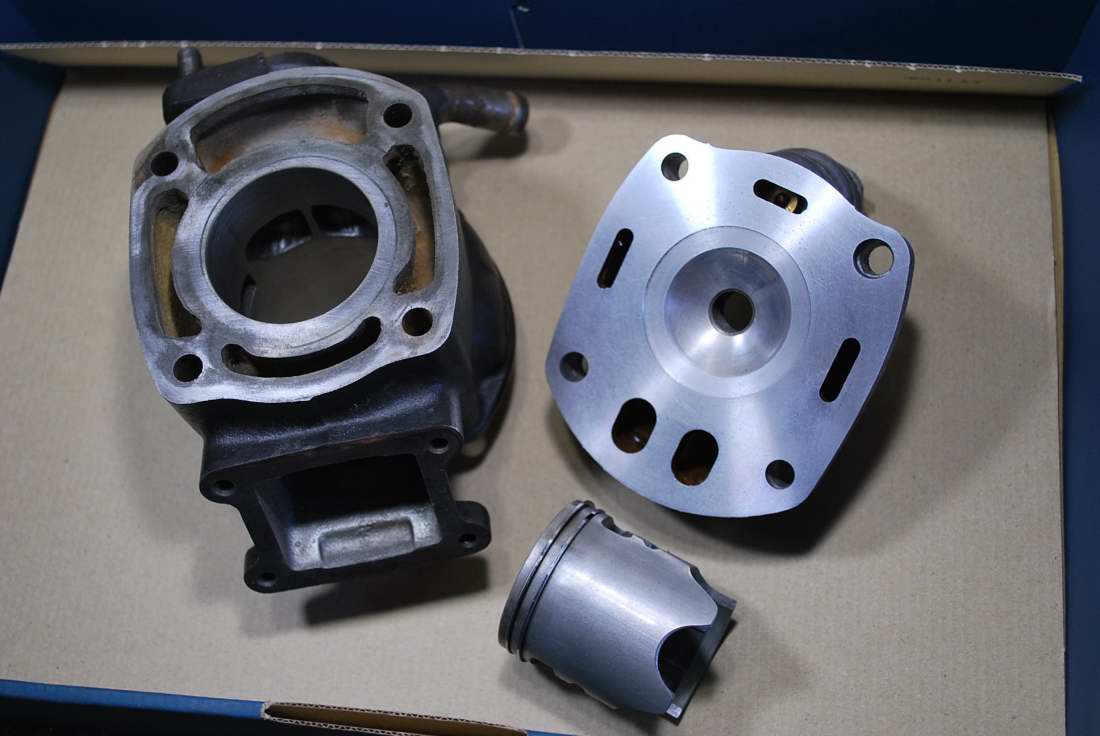

同時期に加工したNSR80のセットです。

ストリート用で作成です。

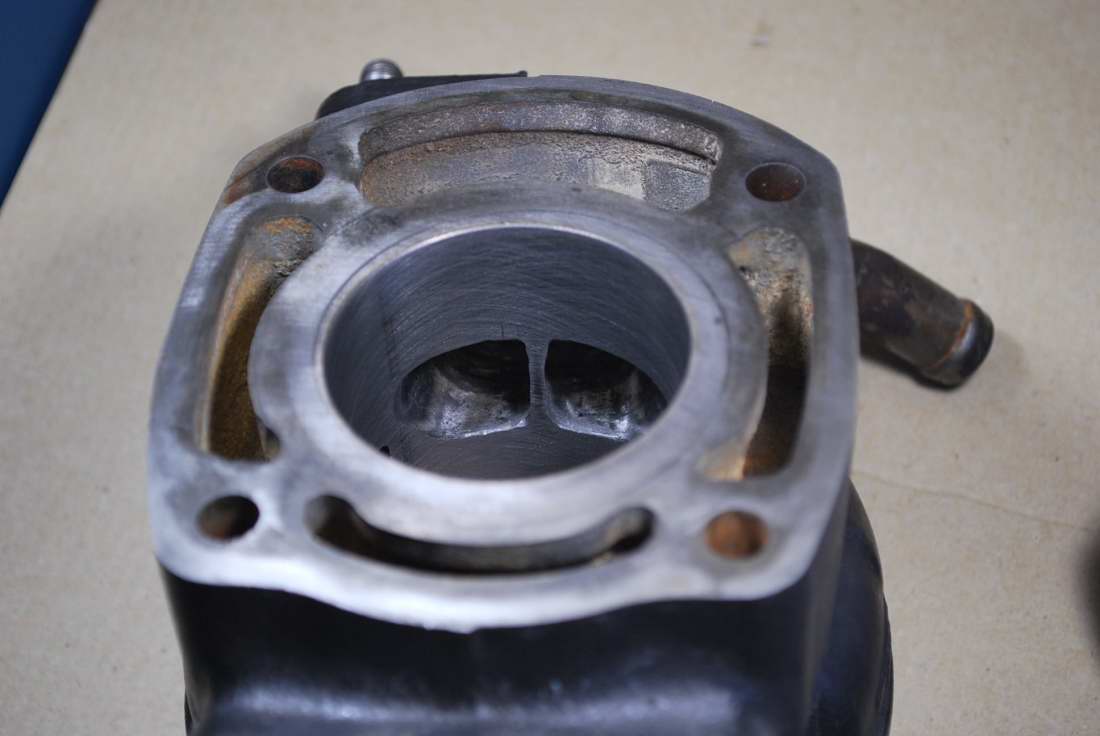

低速が悪化しないように加工すると大体こんな感じになります。

やりすぎると悪化しますのでちょっと控えめな感じが良いと思います。




22.5 32.6 0.5 7.3 0.25 0.4
